Ersatzteile für Justus Island 5 Kaminofen

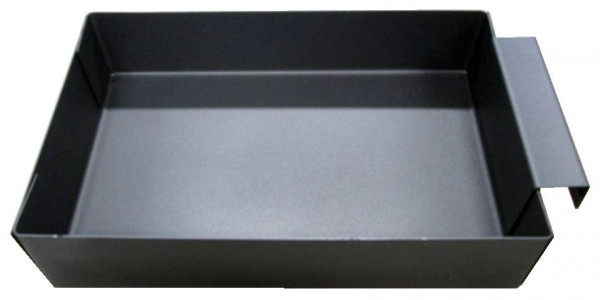

Original Aschekasten A für den Kaminofen Justus Island 5

• Es gibt verschiedene Aschekästen für den Island 5.
• Bitte orientieren Sie sich an den Maßen der Ascheschubladen.

Justus Island 5 Aschekasten Eckdaten:

• Aschebox, Auffangbehälter
• Maße (B/L) 84 mm x 128 mm
• Material Stahl
• Position 8 in der Explosionszeichnung

Original Ascherost für den Kaminofen Justus Island 5

Justus Island 5 Ascherost Eckdaten:

• Feuerrost, Brennraumrost
• Maße (B/L/H) 135 mm x 135 mm x 30 mm
• Material Guss

Original Bodenstein hinten A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 135 mm x 62 mm x 30 mm
• Material Vermiculite
• Position 29.7 in der Explosionszeichnung

Original Bodenstein hinten B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 135 mm x 62 mm x 30 mm
• Material Vermiculite
• Position 9.10 in der Explosionszeichnung

Original Bodenstein links A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 93 mm x 223 mm x 30 mm
• Material Vermiculite
• Position 29.6 in der Explosionszeichnung

Original Bodenstein links B für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 93 mm x 223 mm x 30 mm
• Material Vermiculite
• Position 9.8 in der Explosionszeichnung

Original Bodenstein rechts A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 92 mm x 223 mm x 30 mm
• Material Vermiculite
• Position 29.6 in der Explosionszeichnung

Original Bodenstein rechts B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 93 mm x 223 mm x 30 mm
• Material Vermiculite
• Position 9.11 in der Explosionszeichnung

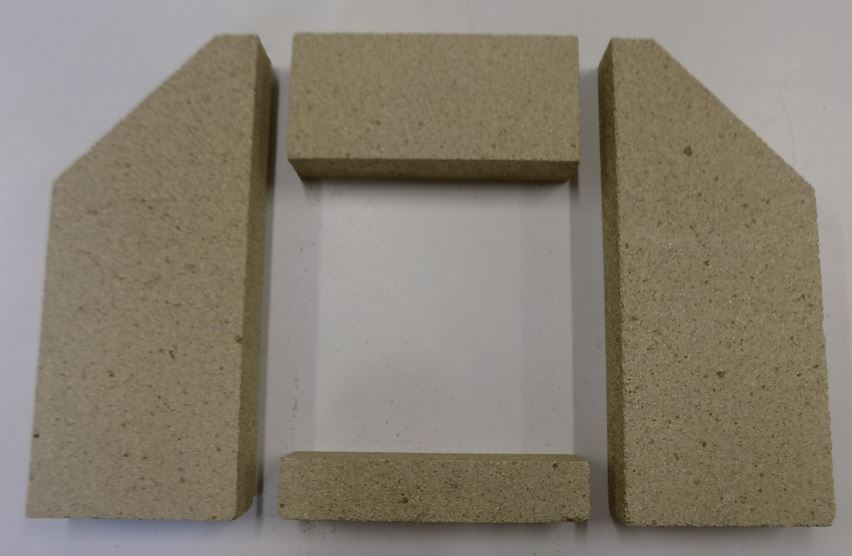

Original Bodenstein Set A für den Kaminofen Justus Island 5

Justus Island 5 Bodenstein Eckdaten:

• 4 Stück
• Bodenstein Set, liegende Brennraumsteine Set

• Material Vermiculite
• Bodenstein links (93 x 140/223 x 30 mm), Bodenstein rechts (93 x 140/223 x 30 mm),
• Bodenstein vorne (135 x 25 x 30 mm), Bodenstein hinten (135 x 62 x 30 mm),

• Positionen 29.6L, 29.6R, 29.7 und 29.8 in der Explosionszeichnung

Original Bodenstein Set B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Bodenstein Eckdaten:

• 4 Stück
• Bodenstein Set, liegende Brennraumsteine Set

• Material Vermiculite
• Bodenstein links (93 x 140/223 x 30 mm), Bodenstein rechts (93 x 140/223 x 30 mm)
• Bodenstein vorne (135 x 25 x 30 mm), Bodenstein hinten (135 x 62 x 30 mm)

• Positionen 9.8, 9.9, 9.10 und 9.11 in der Explosionszeichnung

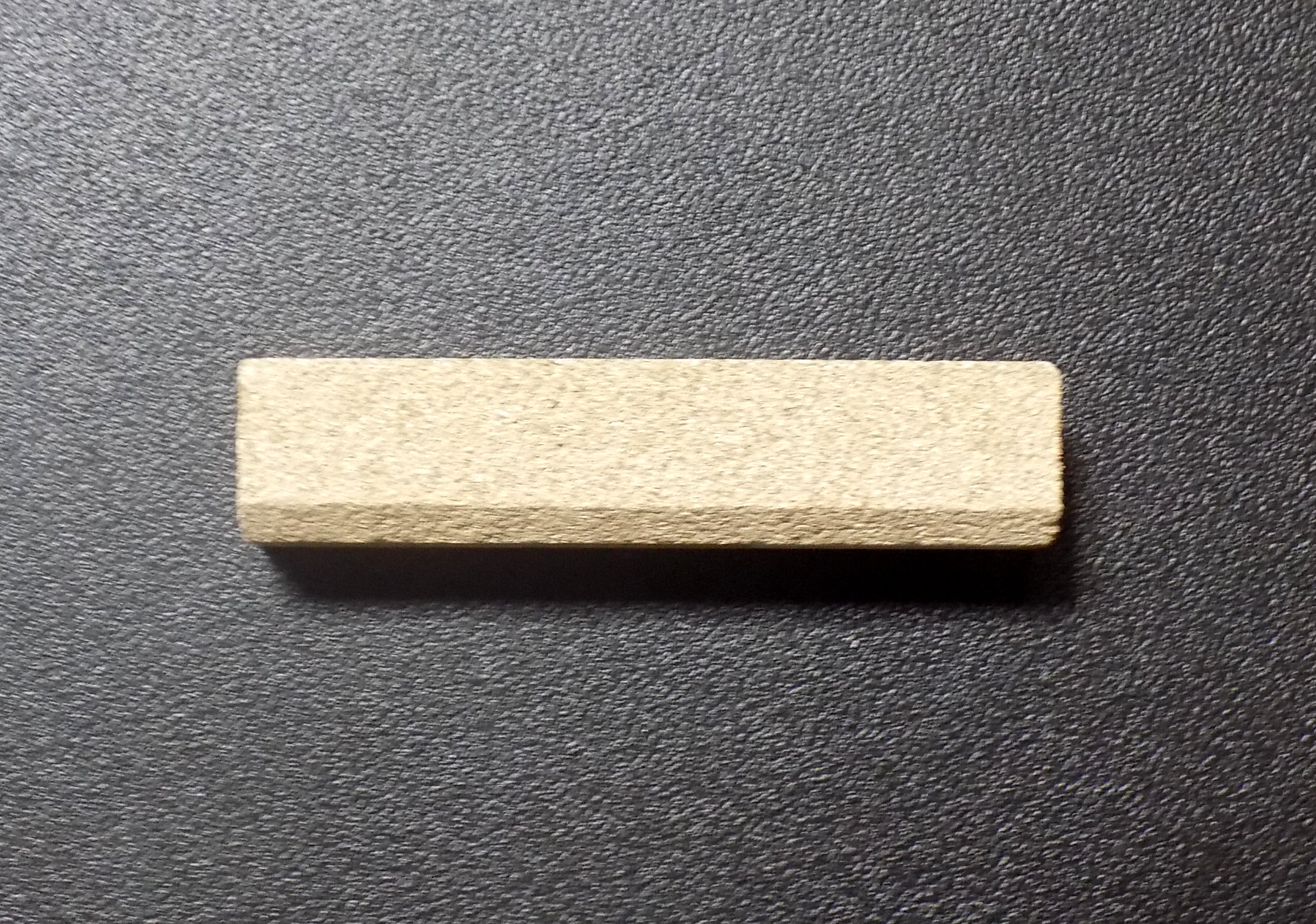

Original Bodenstein vorne A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 135 mm x 30 mm x 25 mm
• Material Vermiculite
• Position 29.8 in der Explosionszeichnung

Original Bodenstein vorne B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 135 mm x 25 mm x 30 mm
• Material Vermiculite
• Position 9.9 in der Explosionszeichnung

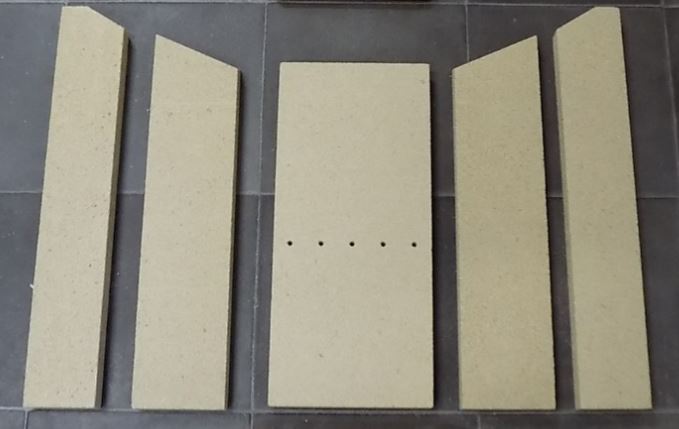

Original Feuerraumauskleidung A für den Kaminofen Justus Island 5

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an der Oberfläche der stehenden Platten. (glatt oder gewellt)
• Die stehenden Steine dieser Garnitur haben eine glatte Oberfläche.

• 11-teiliges Set

Justus Island 5 Feuerraumauskleidung Eckdaten:

• Material Grenamat

• Bodenstein links (93 x 140/223 x 30 mm), Bodenstein rechts (93 x 140/223 x 30 mm),
• Bodenstein vorne (135 x 25 x 30 mm), Bodenstein hinten (135 x 62 x 30 mm),
• Seitenstein links vorne (480/450 x 82 x 25 mm), Seitenstein links hinten (450/405 x 102 x 25 mm)
• Seitenstein rechts vorne (480/450 x 82 x 25 mm), Seitenstein rechts hinten (450/405 x 102 x 25 mm)
• gelochter Rückwandstein (402 x 179 x 25 mm)

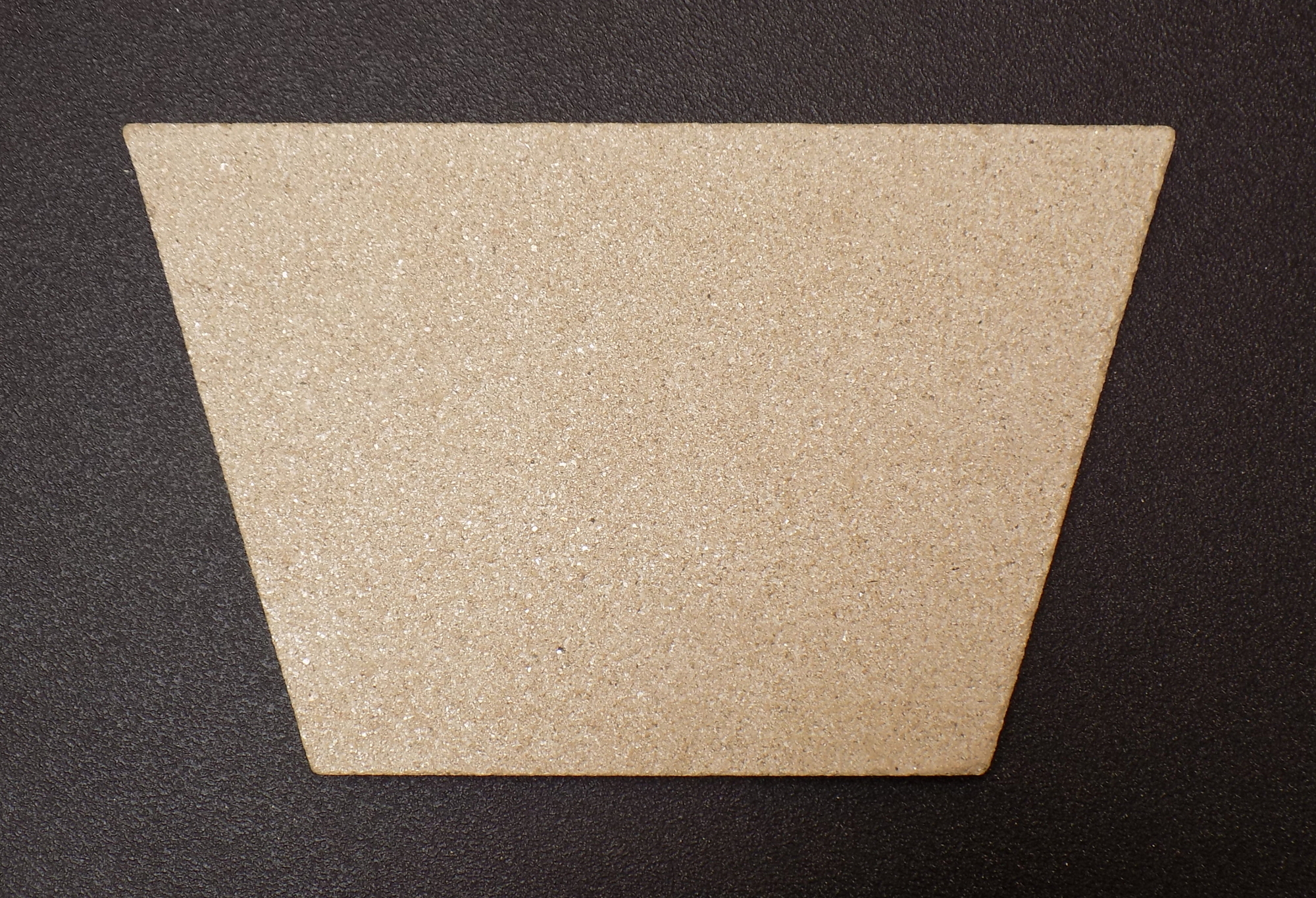

• Zugumlenkung oben (280 x 170/175 x 25 mm), Zugumlenkung unten (350/182 x 159 x 25 mm)

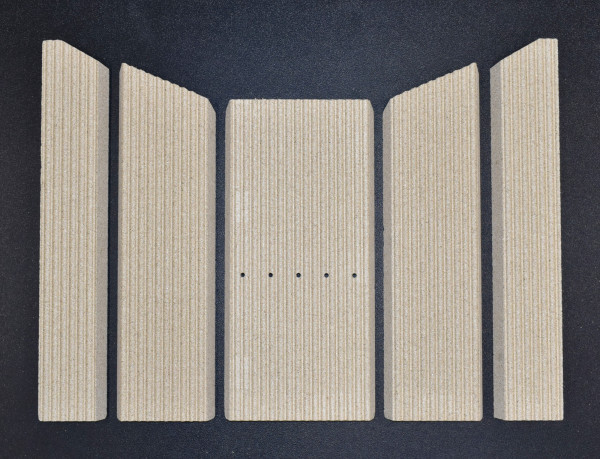

Original Feuerraumauskleidung B für den Kaminofen Justus Island 5

• Die stehenden Steine dieser Garnitur haben eine gewellte Oberfläche.

• 11-teiliges Set

Justus Island 5 Feuerraumauskleidung Eckdaten:

• Material Vermiculite
• Bodenstein links (93 x 140/223 x 30 mm), Bodenstein rechts (93 x 140/223 x 30 mm)
• Bodenstein vorne (135 x 25 x 30 mm), Bodenstein hinten (135 x 62 x 30 mm)
• Seitenstein links vorne (480 x 81 x 25 mm), Seitenstein rechts vorne (480 x 81 x 25 mm)
• Seitenstein links hinten (450 x 126 x 25 mm), Seitenstein rechts hinten (450 x 126 x 25 mm)
• Rückwandstein (40 2x 192 x 25 mm)
• Zugumlenkung oben (280/175 x 170 x 25 mm), Zugumlenkung unten

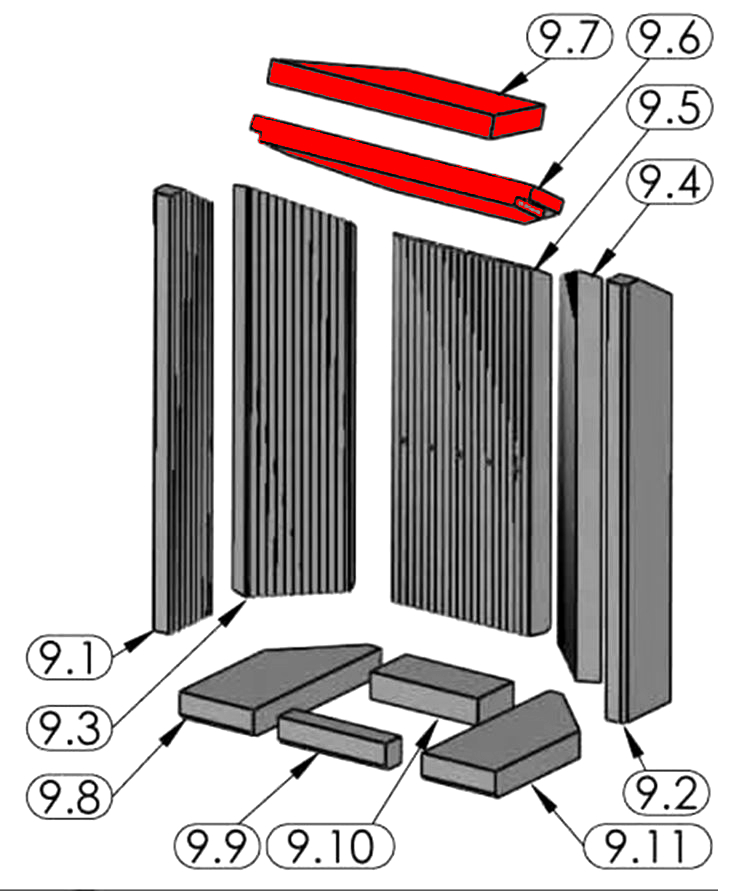

• Positionen 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9, 9.10 in der Explosionszeichnung

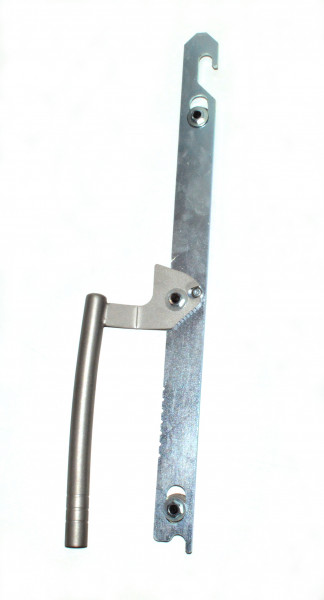

Original Türgriff A für den Kaminofen Justus Island 5

• Insgesamt gibt es 2 verschiedene Griffmechanismen für den Island 5.
• Bitte orientieren Sie sich am Baujahr Ihres Kamins.
• passend für Modelle bis Baujahr Februar 2010

Justus Island 5 Türgriff Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 90 mm x 400 mm x 29 mm
• Material Metall

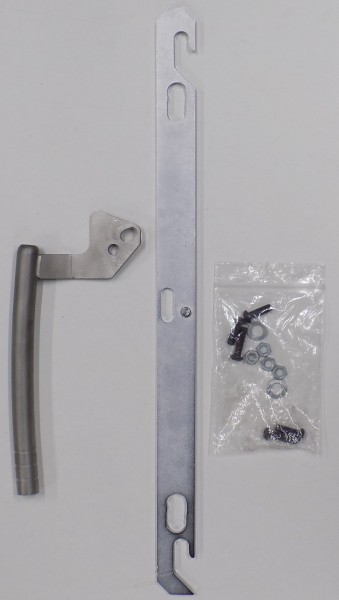

Original Türgriff B für den Kaminofen Justus Island 5

• Insgesamt gibt es 2 verschiedene Griffmechanismen für den Island 5.
• Bitte orientieren Sie sich am Baujahr Ihres Kamins.
• passend für Modelle ab Baujahr März 2010

Justus Island 5 Türgriff Eckdaten:

• Griff, Türklinke

Original Rückwandstein A für den Kaminofen Justus Island 5

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Brennraum verbaut, dessen stehende Seitensteine glatt sind.

Justus Island 5 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 179 mm x 402 mm x 25 mm
• Material Grenamat
• gelocht
• Position 29.3 in der Explosionszeichnung

Original Rückwandstein B für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 192 mm x 402 mm x 25 mm
• Material Grenamat
• gewellter Formstein
• gelocht
• Position 9.5 in der Explosionszeichnung

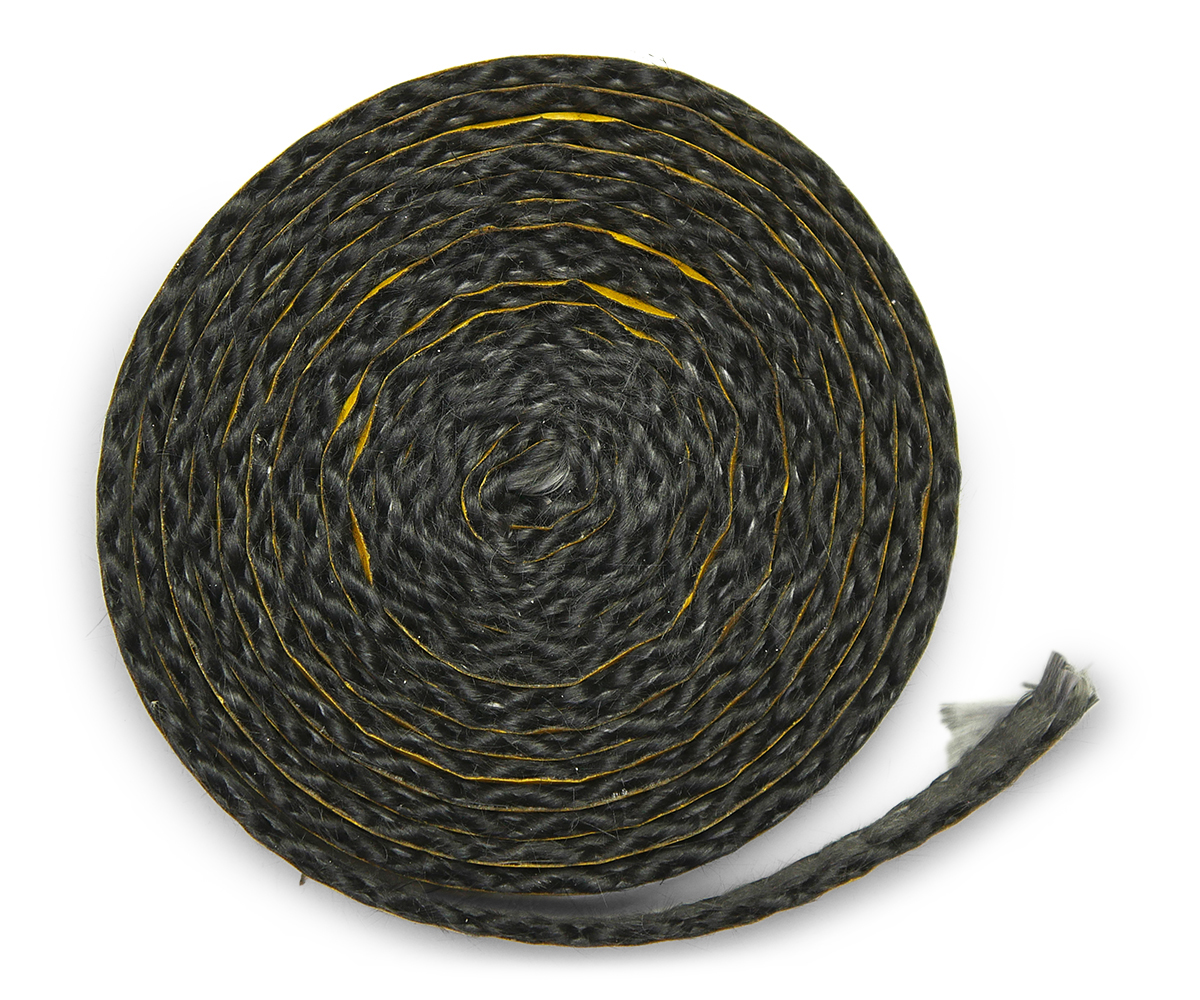

Scheibendichtung A für den Kaminofen Justus Island 5

• Für den Justus Island 5 gibt es 2 verschiedene Scheibendichtungen.
• Bitte orientieren Sie sich an der Form Ihrer vorhandenen Glasdichtung. (Flachdichtung oder Set aus verschiedenen Dichtschnüren)

Justus Island 5 Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Selbstklebende Dichtung
• Maße (B/H) 10 mm x 2 mm
• Länge 2,00 m
• selbstklebend

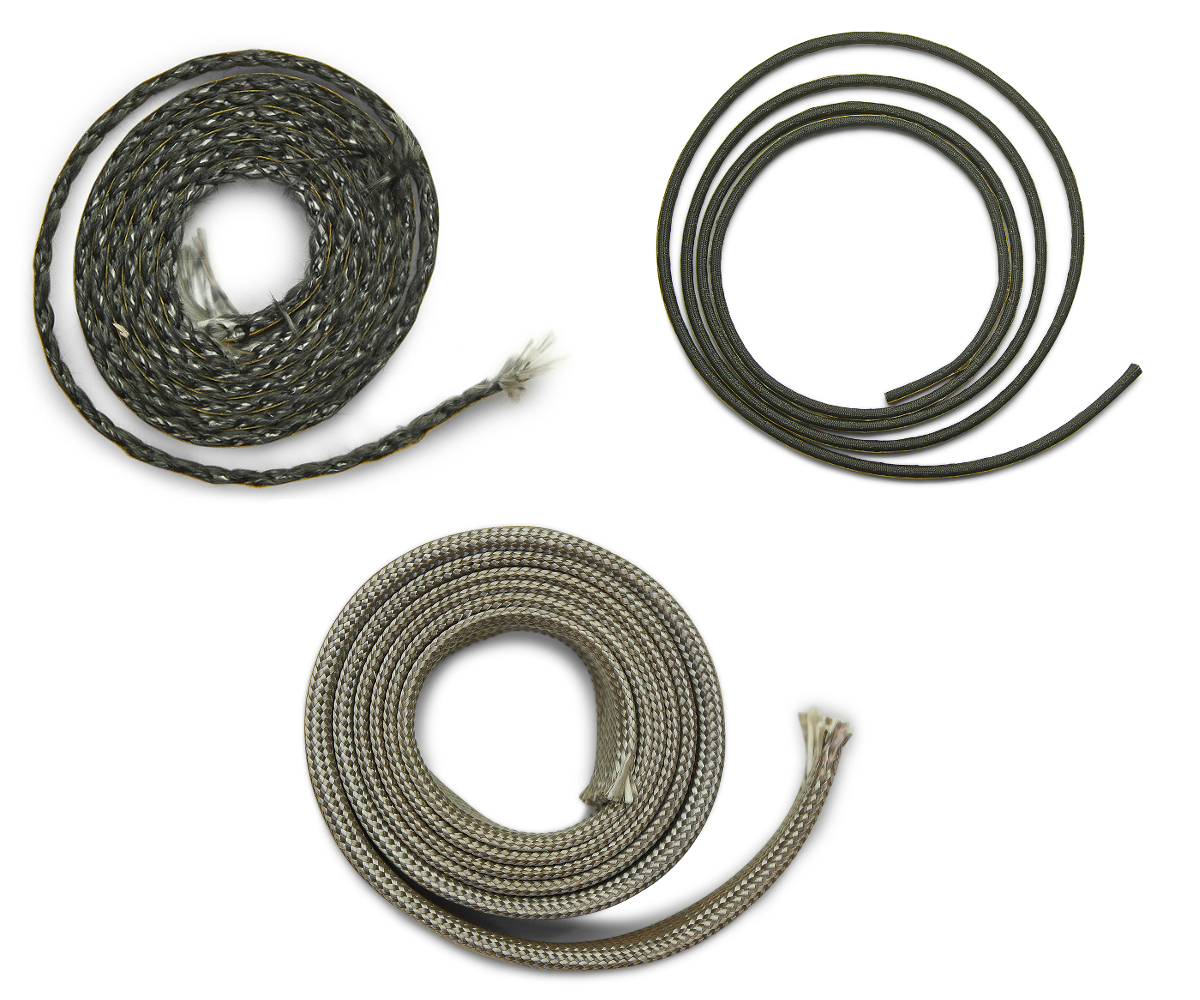

Scheibendichtung B für den Kaminofen Justus Island 5

• Für den Justus Island 5 gibt es 2 verschiedene Scheibendichtungen.
• Bitte orientieren Sie sich an der Form Ihrer vorhandenen Glasdichtung. (Flachdichtung oder Set aus verschiedenen Dichtschnüren)

Justus Island 5 Scheibendichtung Eckdaten:

• 3-teilig

• Flachdichtung, unten
• Maße 10 x 2 mm
• Länge 1 m
• selbstklebend
• Positionen 1.4 in der Explosionszeichnung

• Dichtschnur oben
• Maße 17 x 2 mm
• Länge 1 m
• selbstklebend
• Position 1.2 in der Explosionszeichnung

• Profildichtung, rundherum
• Durchmesser 6 mm
• Länge 2 m
• selbstklebend
• Position 1.3 in der Explosionszeichnung

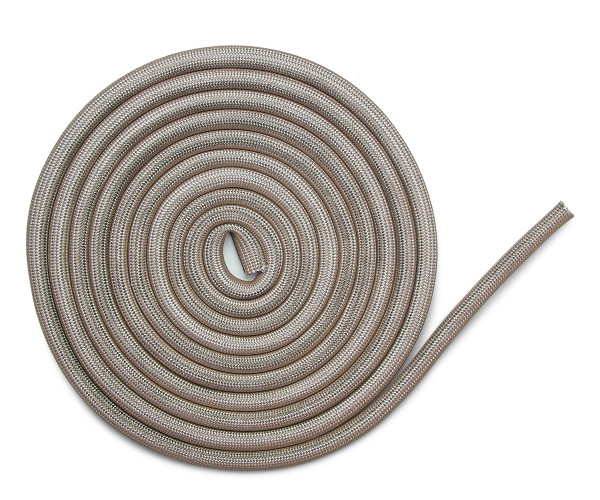

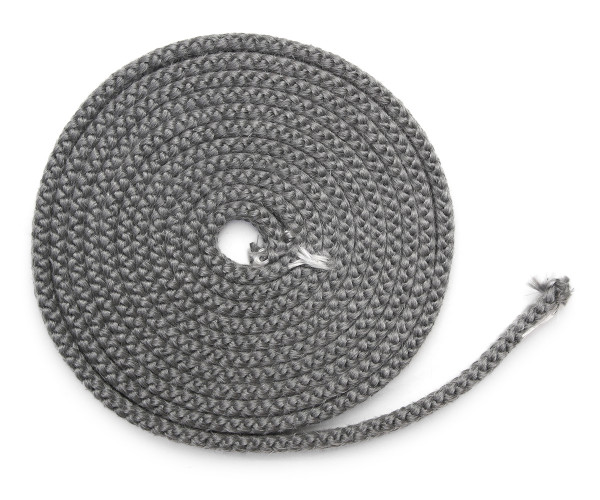

Scheibendichtung C für den Kaminofen Justus Island 5

• Es gibt verschiedene Scheibendichtungen für dieses Modell. Bitte orientieren Sie sich an der bereits verbauten.

Justus Island 5 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm
• selbstklebend

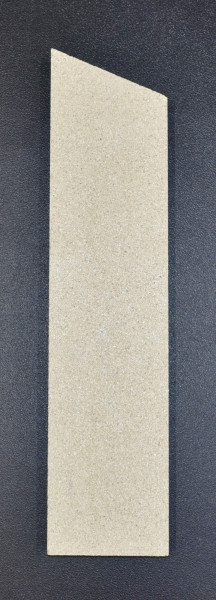

Original Seitenstein links hinten A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 102 mm x 450 mm x 25 mm
• Material Vermiculite
• Position 29.2 in der Explosionszeichnung

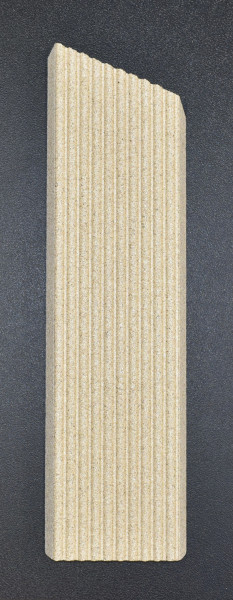

Original Seitenstein links hinten B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 126 mm x 450 mm x 25 mm
• Material Vermiculite
• Position 9.3 in der Explosionszeichnung

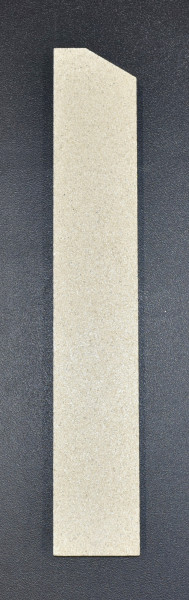

Original Seitenstein links vorne A für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 82 mm x 450/480 mm x 25 mm
• Material Grenamat
• Position 29.1 in der Explosionszeichnung

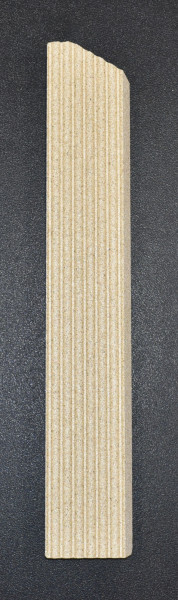

Original Seitenstein links vorne B für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 81 mm x 480 mm x 25 mm
• Material Grenamat
• Position 9.1 in der Explosionszeichnung

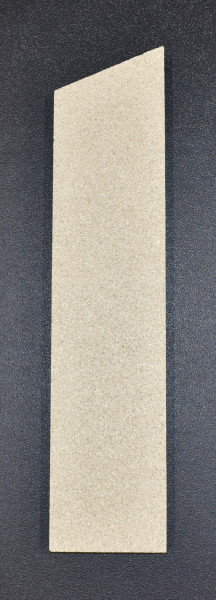

Original Seitenstein rechts hinten A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 102 mm x 450 mm x 25 mm
• Material Vermiculite
• Position 29.2 in der Explosionszeichnung

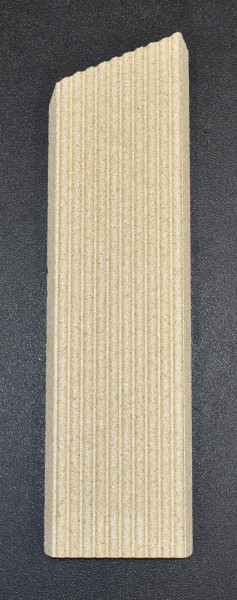

Original Seitenstein rechts hinten B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 126 mm x 450 mm x 25 mm
• Material Vermiculite
• Position 9.4 in der Explosionszeichnung

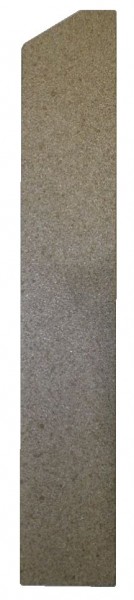

Original Seitenstein rechts vorne A für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 82 mm x 480 mm x 25 mm
• Material Vermiculite
• Position 29.1 in der Explosionszeichnung

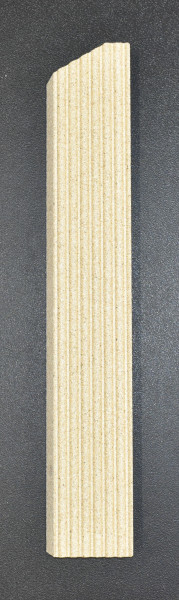

Original Seitenstein rechts vorne B für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 81 mm x 480 mm x 25 mm
• Material Grenamat
• Position 9.2 in der Explosionszeichnung

Original Seitenstein Set A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

• 5-teiliges Set

Justus Island 5 Seitenstein Eckdaten:

• 5 Stück
• Seitenstein Set, seitliche Brennraumsteine Set

• Material Vermiculite
• Seitenstein links vorne (480/450 x 82 x 25 mm), Seitenstein links hinten (450/405 x 102 x 25 mm)
• Seitenstein rechts vorne (480/450 x 82 x 25 mm), Seitenstein rechts hinten (450/405 x 102 x 25 mm)
• gelochter Rückwandstein (402 x 179 x 25 mm)

• Positionen 29.1, 29.2 und 29.3 in der Explosionszeichnung

Original Seitenstein Set B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind
• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.

• 5-teiliges Set

Justus Island 5 Seitenstein Eckdaten:

• 5 Stück
• Seitenstein Set, seitliche Brennraumsteine Set

• Seitenstein links vorne (480 x 81 x 25 mm), Seitenstein links hinten (450 x 126 x 25 mm)
• Seitenstein rechts vorne (480 x 81 x 25 mm), Seitenstein rechts hinten (450 x 126 x 25 mm)
• gelochter Rückwandstein (402 x 192 x 25 mm)
• gewellte Formsteine

• Positionen 9.1, 9.2., 9.3, 9.4 und 9.5 in der Explosionszeichnung

Original Sichtscheibe A für den Kaminofen Justus Island 5

• Es gibt verschiedene Glasscheiben für dieses Modell. Bitte orientieren Sie sich an der Verriegelung Ihres Kamins.
• Bitte orientieren Sie sich an den Maßen der Sichtscheibe.

Justus Island 5 Sichtscheibe Eckdaten:

• Türglas, Glas
• Maße (B/L/H) 315 mm x 405 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig
• Position 5 in der Explosionszeichnung

Original Sichtscheibe B für den Kaminofen Justus Island 5

• Es gibt verschiedene Sichtscheiben für den Island 5.
• Bitte orientieren Sie sich an den Maßen der Sichtscheibe.

Justus Island 5 Sichtscheibe Eckdaten:

• Glasscheibe, Scheibe
• Maße (B/L/H) 335 mm x 405 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig
• Position 5 in der Explosionszeichnung

Türdichtung A für den Kaminofen Justus Island 5

• Es gibt verschiedene Türdichtungen für diesen Kaminofen. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Kordelflachdichtung oder Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Island 5 Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Maße (B/H) 10 mm x 6 mm
• Länge 3,00 m

Türdichtung B für den Kaminofen Justus Island 5

• Es gibt verschiedene Türdichtungen für dieses Modell. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Kordeldichtung oder Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Island 5 Türdichtung Eckdaten:

• Türband, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 9,5 mm

Original Türfeder für den Kaminofen Justus Island 5

Justus Island 5 Türfeder Eckdaten:

• Heiztürfeder, Zugfeder
• Maße (L) 95 mm
• Durchmesser 7,5 mm

Original Zugumlenkung oben A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Zugumlenkung oben Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 170 mm x 175/280 mm x 25 mm
• Material Grenamat
• Position 29.4 in der Explosionszeichnung

Original Zugumlenkung oben B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Material Grenamat
• Position 9.7 in der Explosionszeichnung

Original Zugumlenkung Set A für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

• 2-teiliges Set

Justus Island 5 Zugumlenkung Eckdaten:

• Material Grenamat
• Zugumlenkung oben (280 x 170/175 x 25 mm)
• Zugumlenkung unten (350/182 x 159 x 25 mm)

• Position 29.4 und 29.5 in der Explosionszeichnung

Original Zugumlenkung Set B für den Kaminofen Justus Island 5

• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

• 2-teiliges Set

Justus Island 5 Zugumlenkung Eckdaten:

• Material Grenamat

• Zugumlenkung oben 170 x 175/280 x 25 mm
• Zugumlenkung unten 350 x 160 x 25/18 mm

• Positionen 9.6 und 9.7 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine glatt sind

Justus Island 5 Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 347 mm x 159 mm x 25 mm
• Material Vermiculite
• Position 29.5 in der Explosionszeichnung

Original Zugumlenkung unten B für den Kaminofen Justus Island 5

• Es gibt verschiedene Feuerraumauskleidungen für den Island 5.
• Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• passend für den Feuerraum, bei dem die stehenden Seitensteine gewellte Formsteine sind

Justus Island 5 Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 350 mm x 160 mm x 25 mm
• Material Grenamat
• Form trapezförmig
• Position 9.6 in der Explosionszeichnung
