Ersatzteile für Justus Island 7 Kaminofen

Original Ascherost für den Kaminofen Justus Island 7

Justus Island 7 Ascherost Eckdaten:

• Feuerrost, Feuerraumrost
• Maße (B/L/H) 254 mm x 154 mm x 30 mm
• Material Guss

Original Bodenstein links A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 A01 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 115/40 mm x 303 mm x 30 mm
• Material Vermiculite

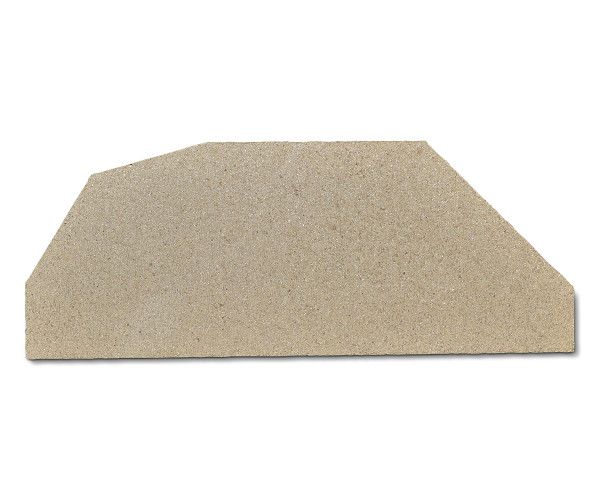

Original Bodenstein links B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 115/40 mm x 303 mm x 30 mm
• Material Vermiculite

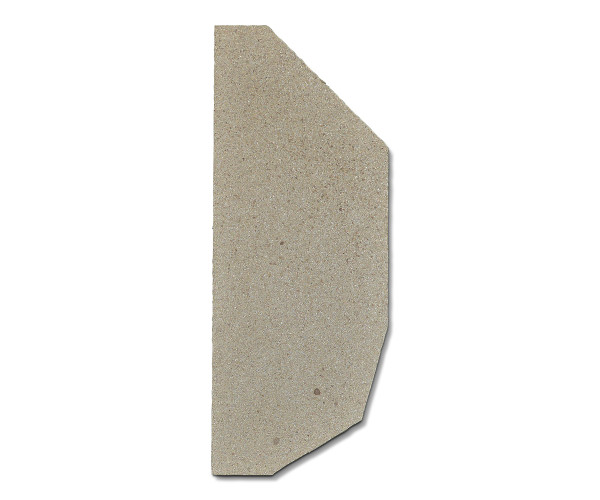

Original Bodenstein rechts A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 A01 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 117 mm x 303 mm x 30 mm
• Material Vermiculite

Original Bodenstein rechts B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 117 mm x 303 mm x 30 mm
• Material Vermiculite

Original Bodenstein vorne A für den Kaminofen Justus Island 7 Typ 7624

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 7624 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 50 mm x 155 mm x 30 mm
• Material Vermiculite

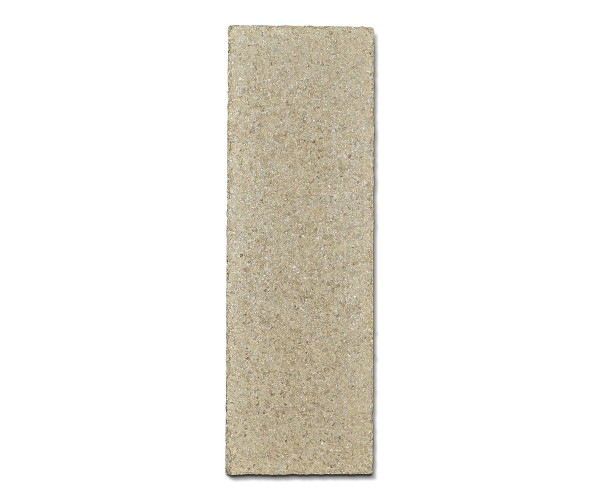

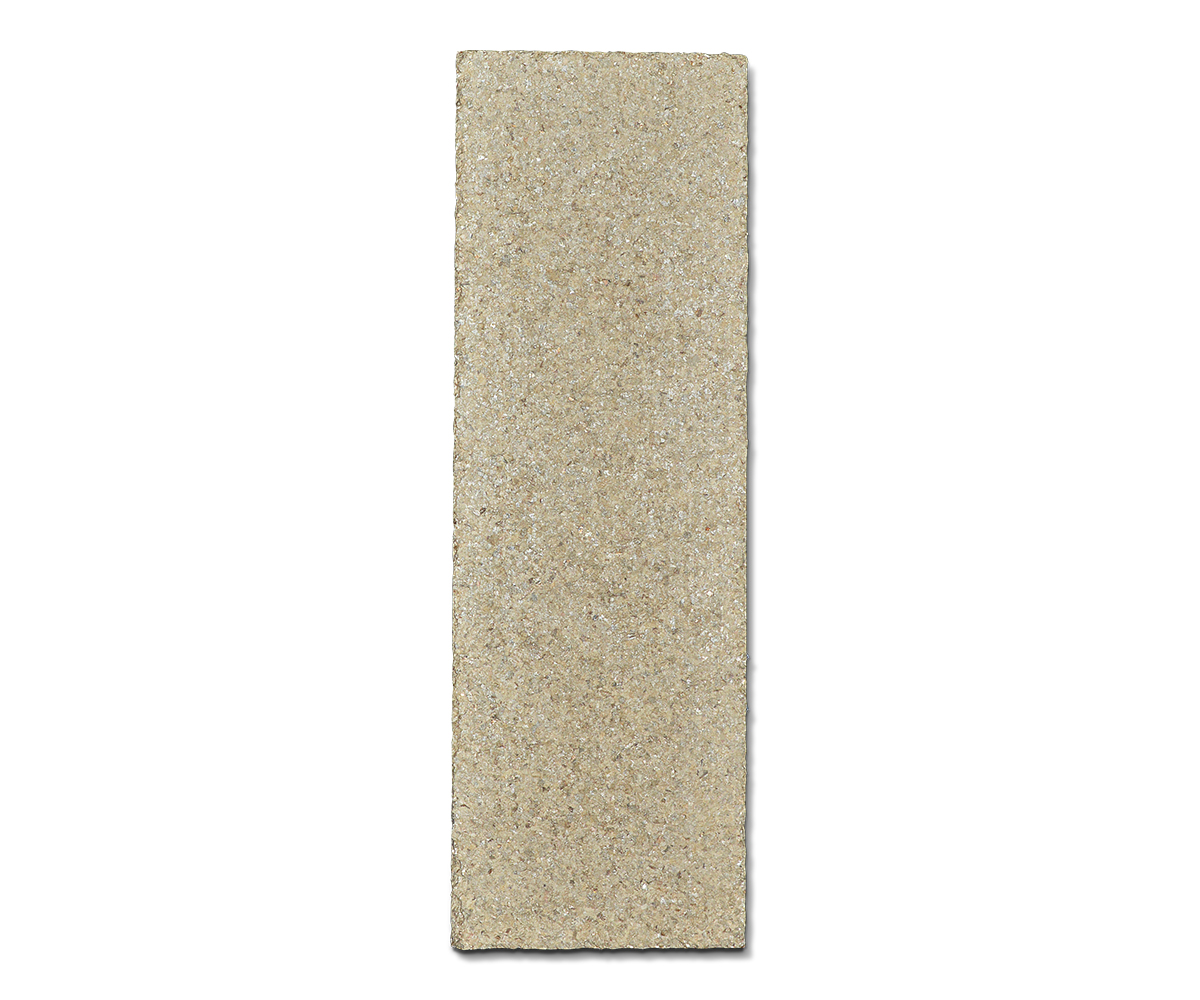

Original Bodenstein vorne B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 50 mm x 155 mm x 30 mm
• Material Vermiculite

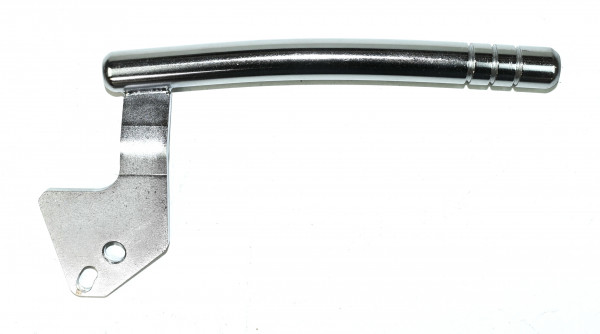

Original Türgriff für den Kaminofen Justus Island 7

Justus Island 7 Türgriff Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 175 mm x 95 mm x 4 mm
• Durchmesser 16 mm

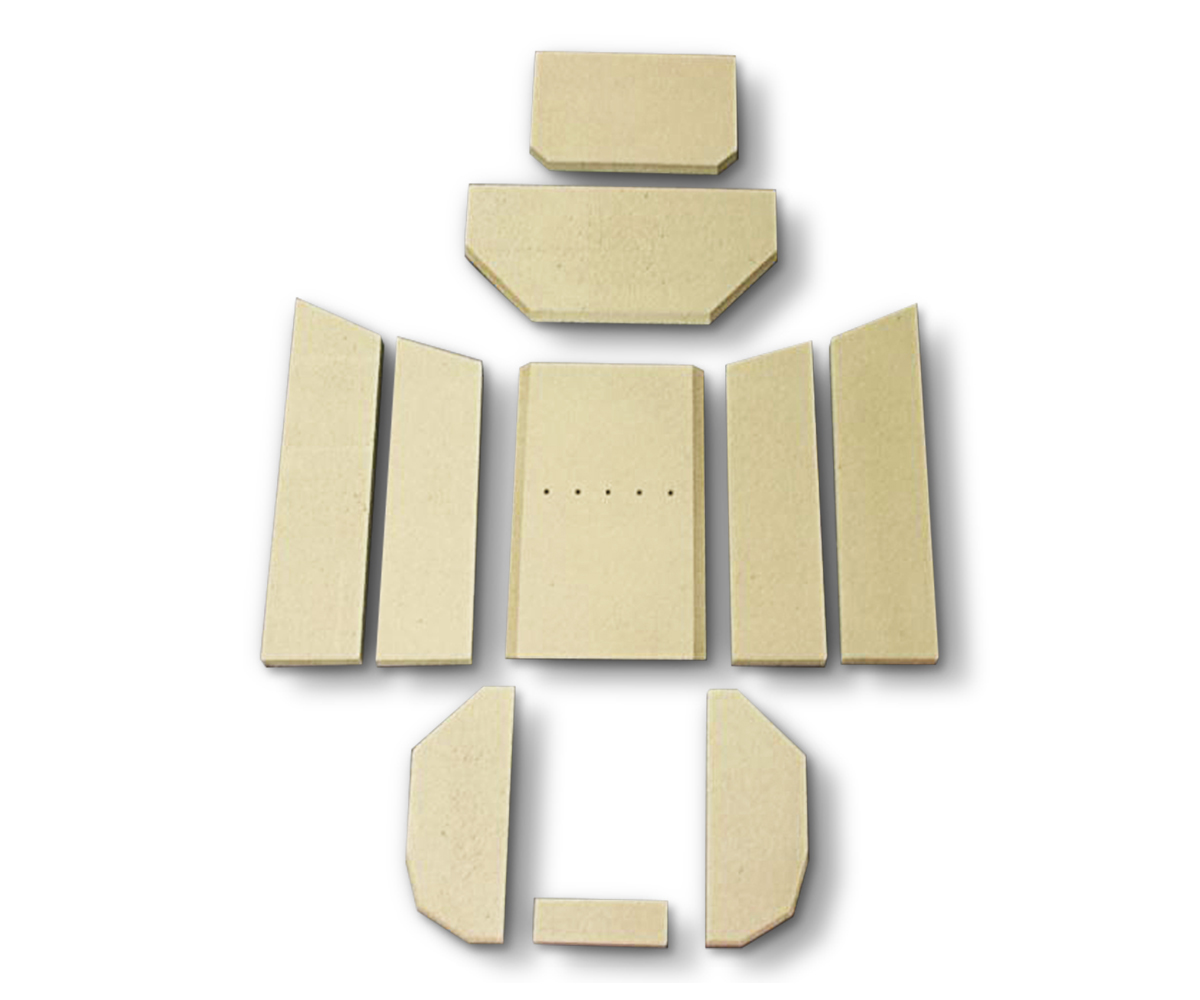

Original Feuerraumauskleidung A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Markantes Merkmal dieser Auskleidung sind die glatten Oberflächen der stehenden Steine.

• 10-teiliges Set

Justus Island 7 Typ 4672-7 A01 Feuerraumauskleidung Eckdaten:

• Material Vermiculite

• Bodenstein vorne (170 x 55 x 30 mm)
• Bodenstein links (120 x 325 x 30 mm), Bodenstein rechts (120 x 325 x 30 mm)
• Seitenstein links vorne (115 x 455/512 x 25 mm), Seitenstein links hinten (117 x 457 x 25 mm)
• Seitenstein rechts vorne (115 x 455/512 x 25 mm), Seitenstein rechts hinten (117 x 457 x 25 mm)
• gelochter Rückenwandstein (218/250 x 414/407 x 25 mm)

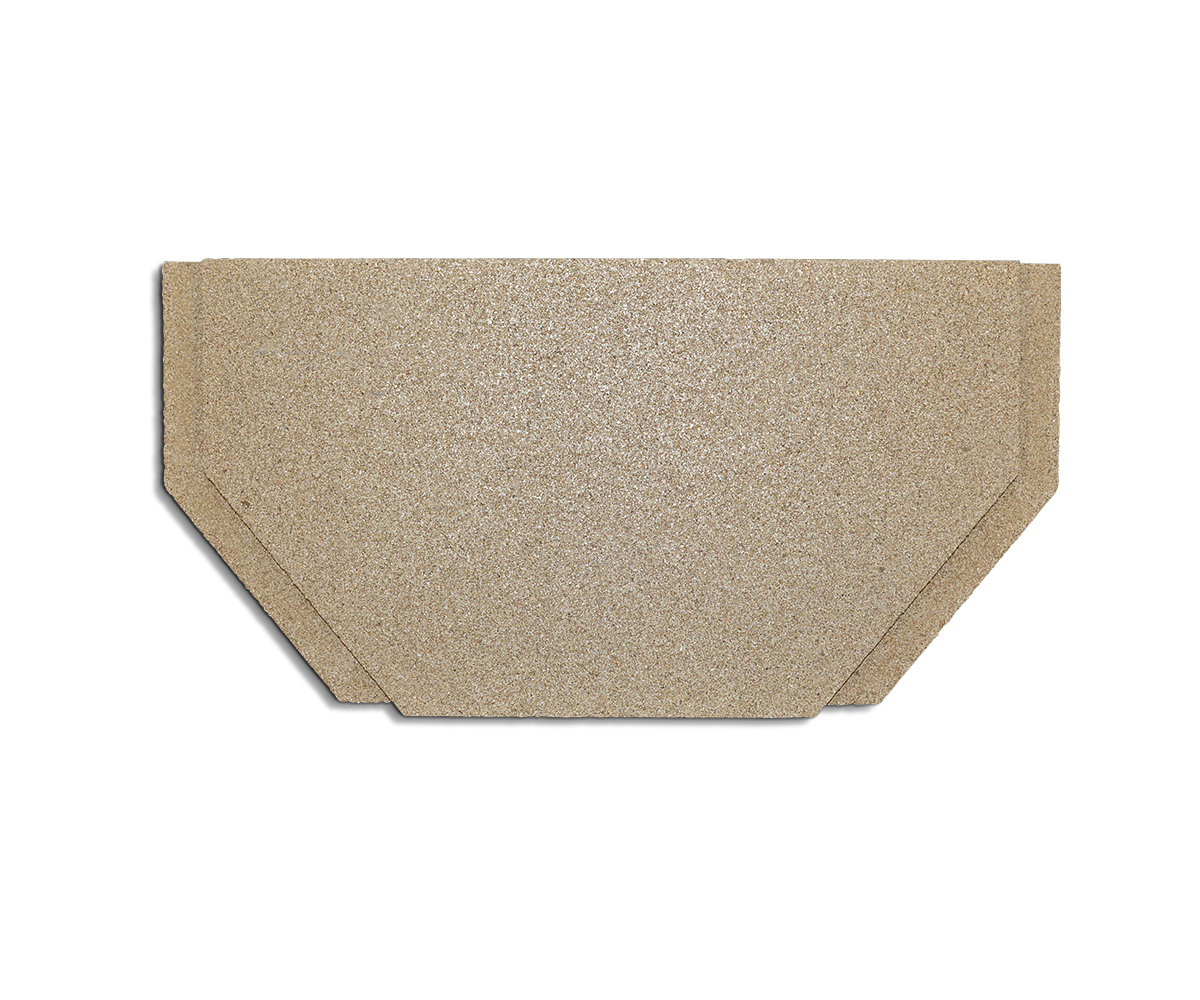

• Zugumlenkung unten (257/437 x 220 x 25 mm), Zugumlenkung oben (302 x 205 x 25 mm)

• Positionen 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9, 9.10 in der Explosionszeichnung

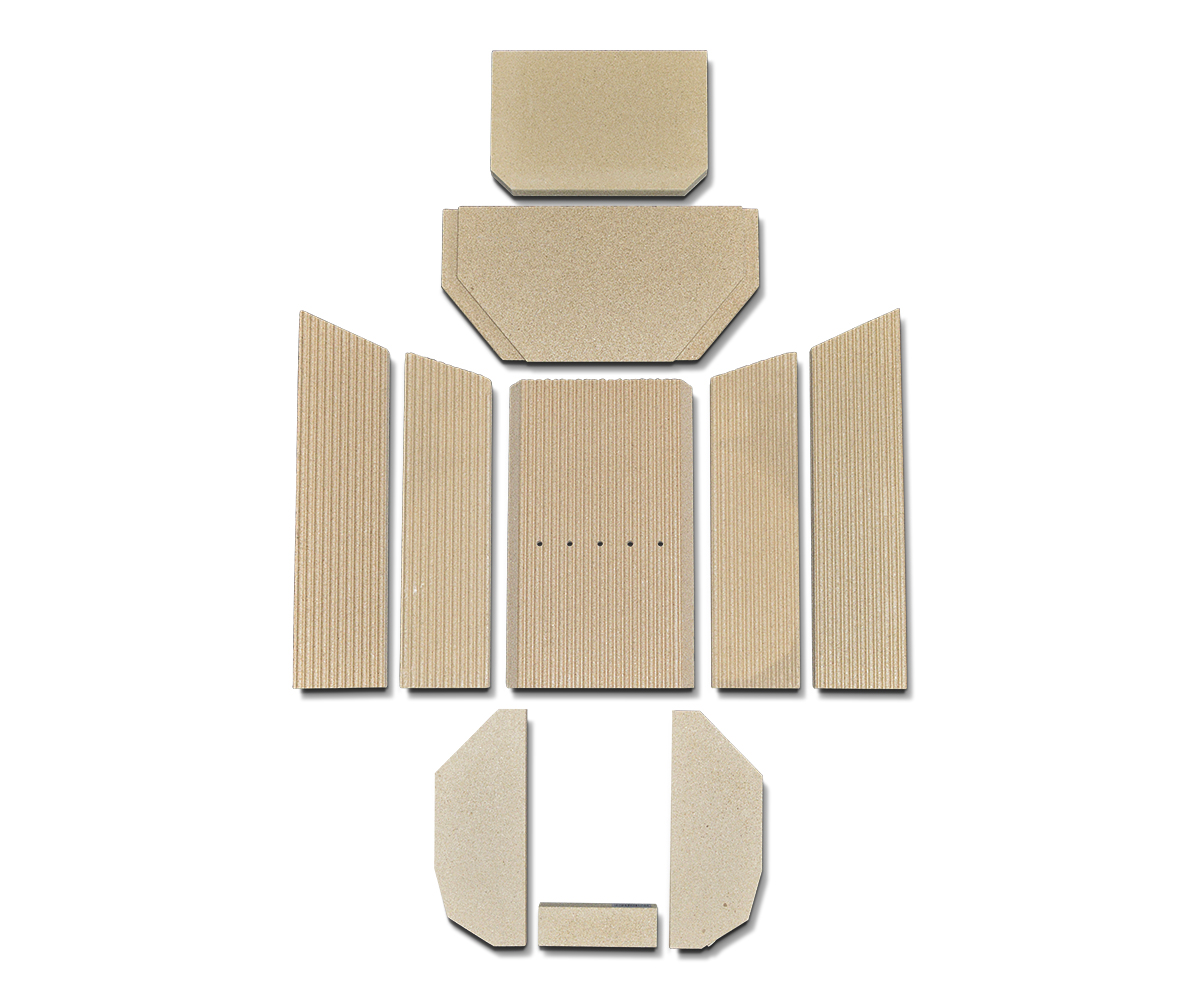

Original Feuerraumauskleidung B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Markantes Merkmal dieses Sets, sind die stehenden Steine, die eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Feuerraumauskleidung Eckdaten:

• Brennraumauskleidung, Brennraumsteine
• 10 Stück

• Material Vermiculite:
• Bodenstein links (117 x 303 x 30 mm), Bodenstein rechts (117 x 303 x 30 mm)
• Bodenstein vorne (155 x 50 x 30 mm)
• Seitenstein links vorne (122 x 515 x 25 mm), Seitenstein rechts vorne (122 x 515 x 25 mm)
• Seitenstein links hinten (115 x 455 x 25 mm), Seitenstein rechts hinten (115 x 455 x 25 mm)
• Rückwandstein (250 x 415 x 25 mm)
• Zugumlenkung oben (302 x 205 x 25 mm), Zugumlenkung unten (437 x 220 x 25 mm)

Original Rückwandstein A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 A01 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 218/250 mm x 414/407 mm x 25 mm
• Material Vermiculite
• 5-fach gelocht
• Position 9.5 in der Explosionszeichnung

Original Rückwandstein B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 220/250 mm x 415 mm x 25 mm
• Material Grenamat
• 5-fach gelocht
• gewellte Oberfläche
• Position 9.5 in der Explosionszeichnung

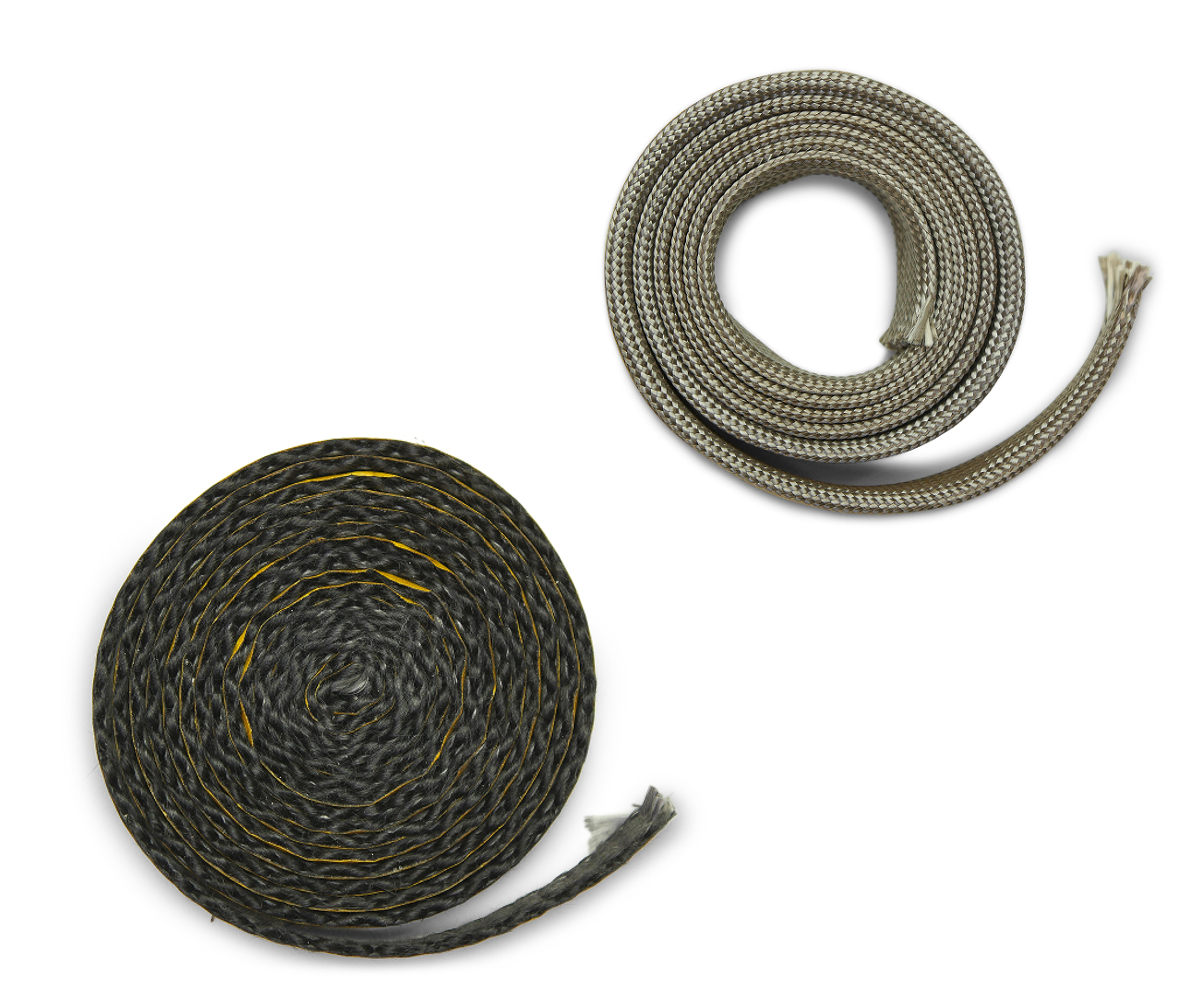

Scheibendichtung A für den Kaminofen Justus Island 7

• Es gibt verschiedene Scheibendichtungen für dieses Modell. Bitte orientieren Sie sich an der bereits verbauten.

Justus Island 7 Scheibendichtung Eckdaten:

• 2-teilig

• Flachdichtung, seitlich/unten
• Maße 10x2 mm
• Länge 2 m
• selbstklebend
• Positionen 1.8 in der Explosionszeichnung

• Flachdichtung, oben
• Maße 17x2 mm
• Länge 1 m
• selbstklebend
• Position 1.10 in der Explosionszeichnung

Scheibendichtung B für den Kaminofen Justus Island 7

• Es gibt verschiedene Scheibendichtungen für dieses Modell. Bitte orientieren Sie sich an der bereits verbauten.

Justus Island 7 Scheibendichtung Eckdaten:

• 2-teilig

• Hohlkordeldichtung, seitlich/unten
• Durchmesser 6 mm
• Länge 3 m
• selbstklebend
• Positionen 1.6 in der Explosionszeichnung

• Flachdichtung, oben
• Maße 17x2 mm
• Länge 1 m
• selbstklebend
• Position 1.5 in der Explosionszeichnung

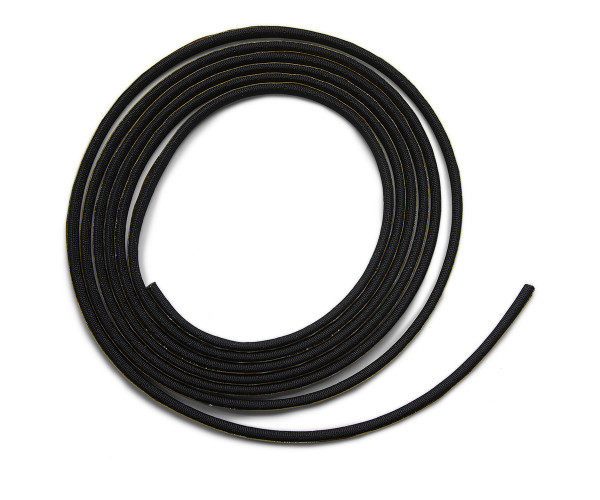

Scheibendichtung C für den Kaminofen Justus Island 7

• Es gibt verschiedene Scheibendichtungen für dieses Modell. Bitte orientieren Sie sich an der bereits verbauten.

Justus Island 7 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm
• selbstklebend

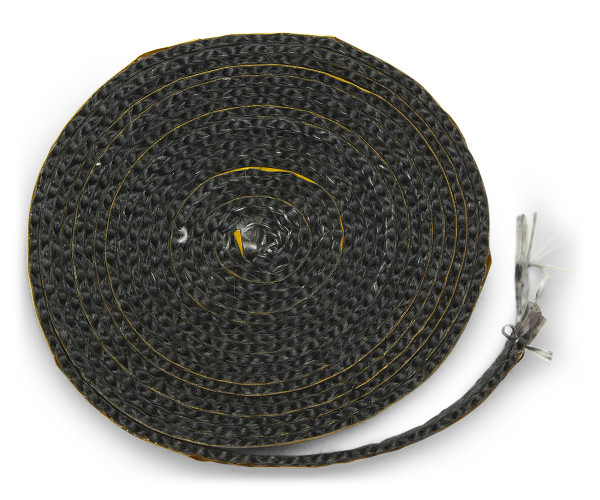

Scheibendichtung D für den Kaminofen Justus Island 7

• Es gibt verschiedene Scheibendichtungen für dieses Modell. Bitte orientieren Sie sich an der bereits verbauten.

Justus Island 7 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Flachdichtung
• Maße (B/H) 10 mm x 2 mm
• Länge 3,00 m
• selbstklebend

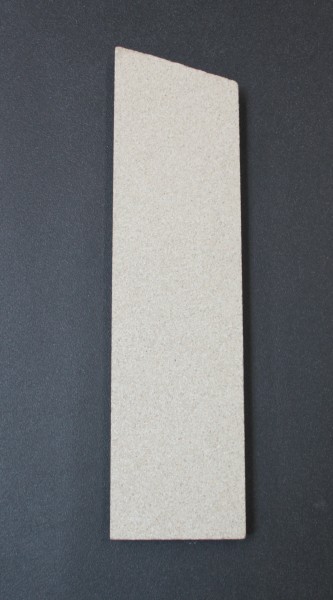

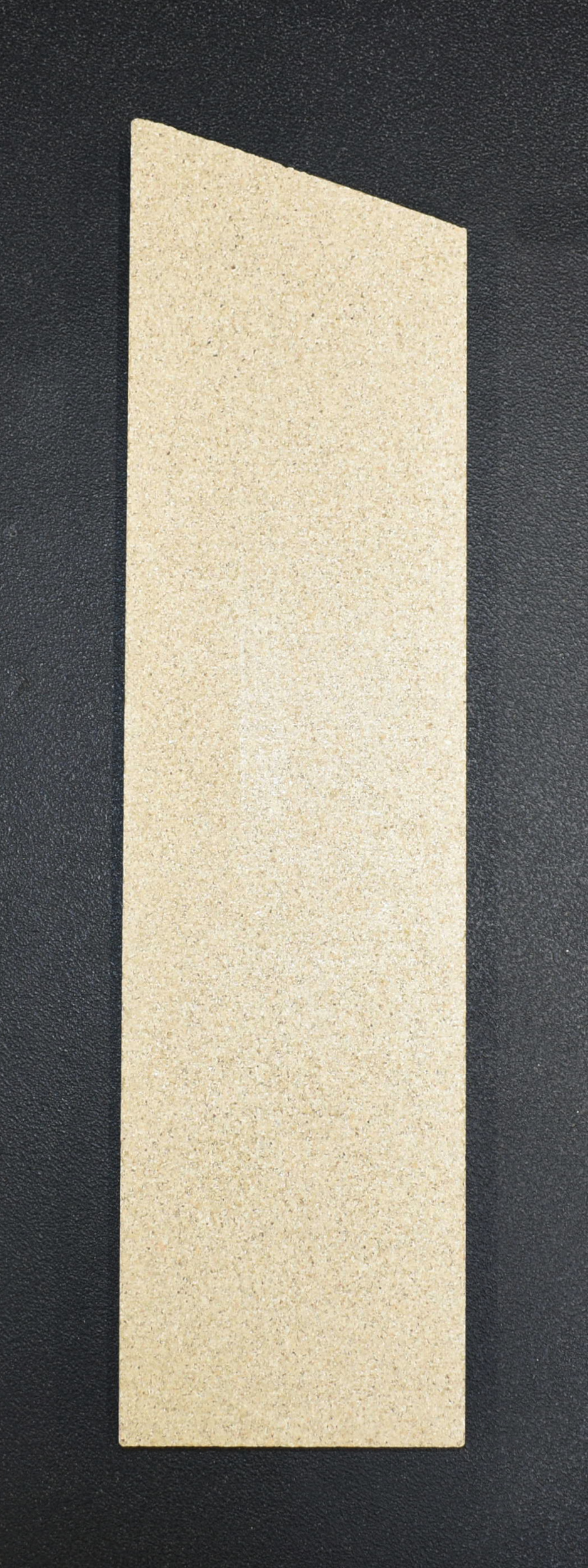

Original Seitenstein links hinten A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 A01 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 117 mm x 410/457 mm x 25 mm
• Material Vermiculite
• Position 9.2 in der Explosionszeichnung

Original Seitenstein links vorne A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 A01 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 115 mm x 512 mm x 25 mm
• Material Vermiculite
• Position 9.3 in der Explosionszeichnung

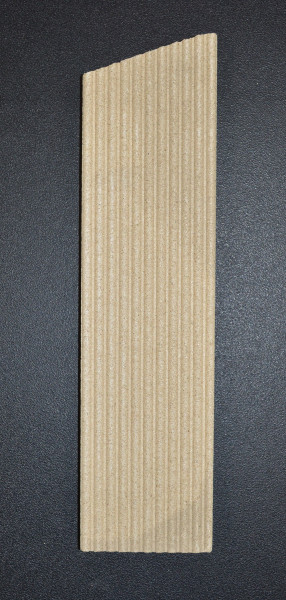

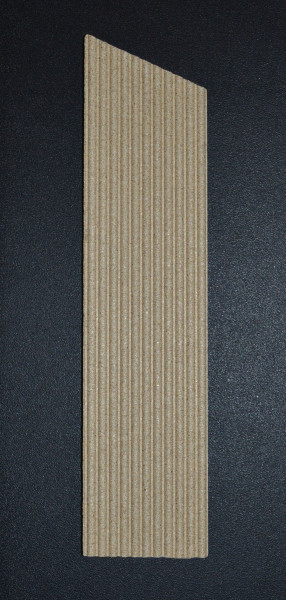

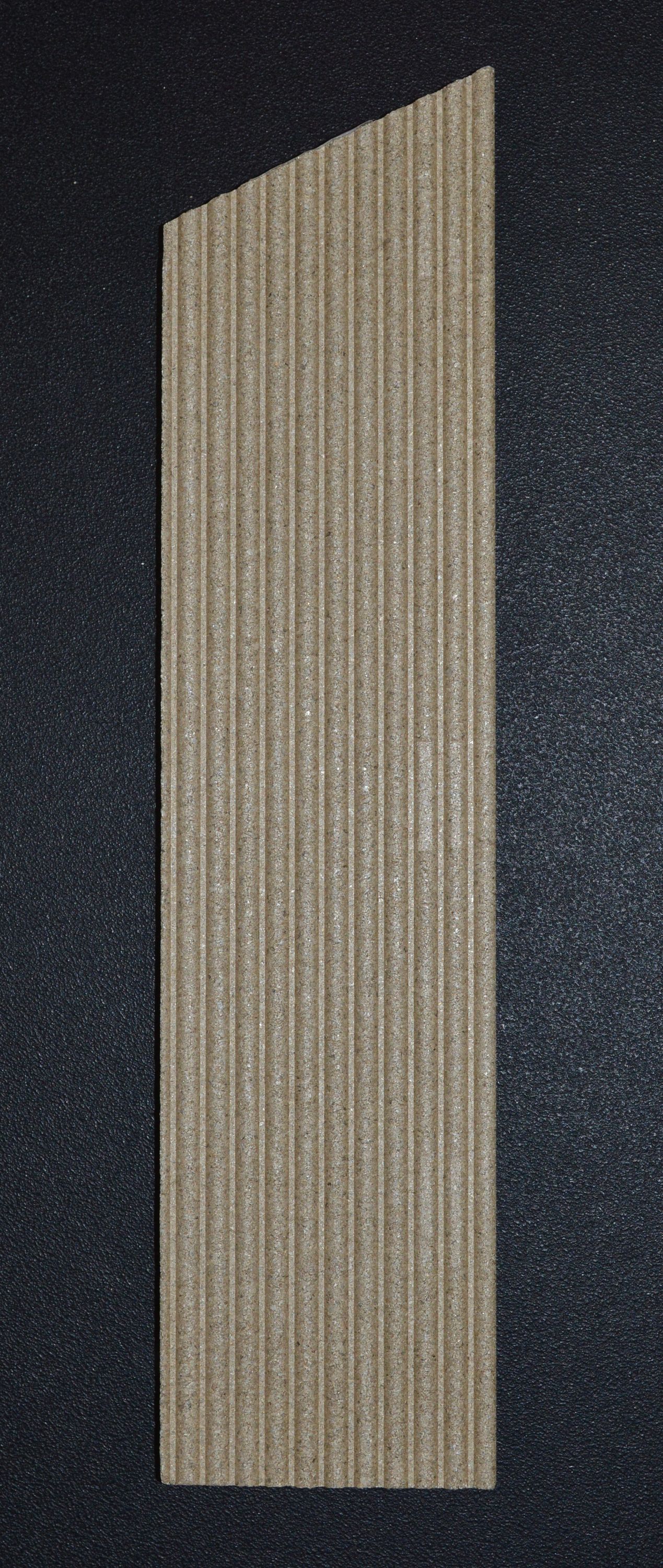

Original Seitenstein links vorne B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 122 mm x 455/515 mm x 25 mm
• Material Grenamat
• gewellte Oberfläche

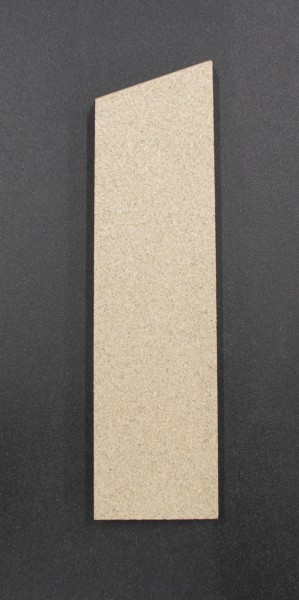

Original Seitenstein rechts hinten A für den Kaminofen Justus Island 7 Typ 4672-7 A01

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 A01 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 117 mm x 410/457 mm x 25 mm
• Material Vermiculite
• Position 9.8 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 115 mm x 455 mm x 25 mm
• Material Vermiculite
• Position 9.4 in der Explosionszeichnung

Original Seitenstein rechts vorne A für den Kaminofen Justus Island 7 Typ 4672-7

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 115 mm x 512 mm x 25 mm
• Material Vermiculite
• Position 9.7 in der Explosionszeichnung

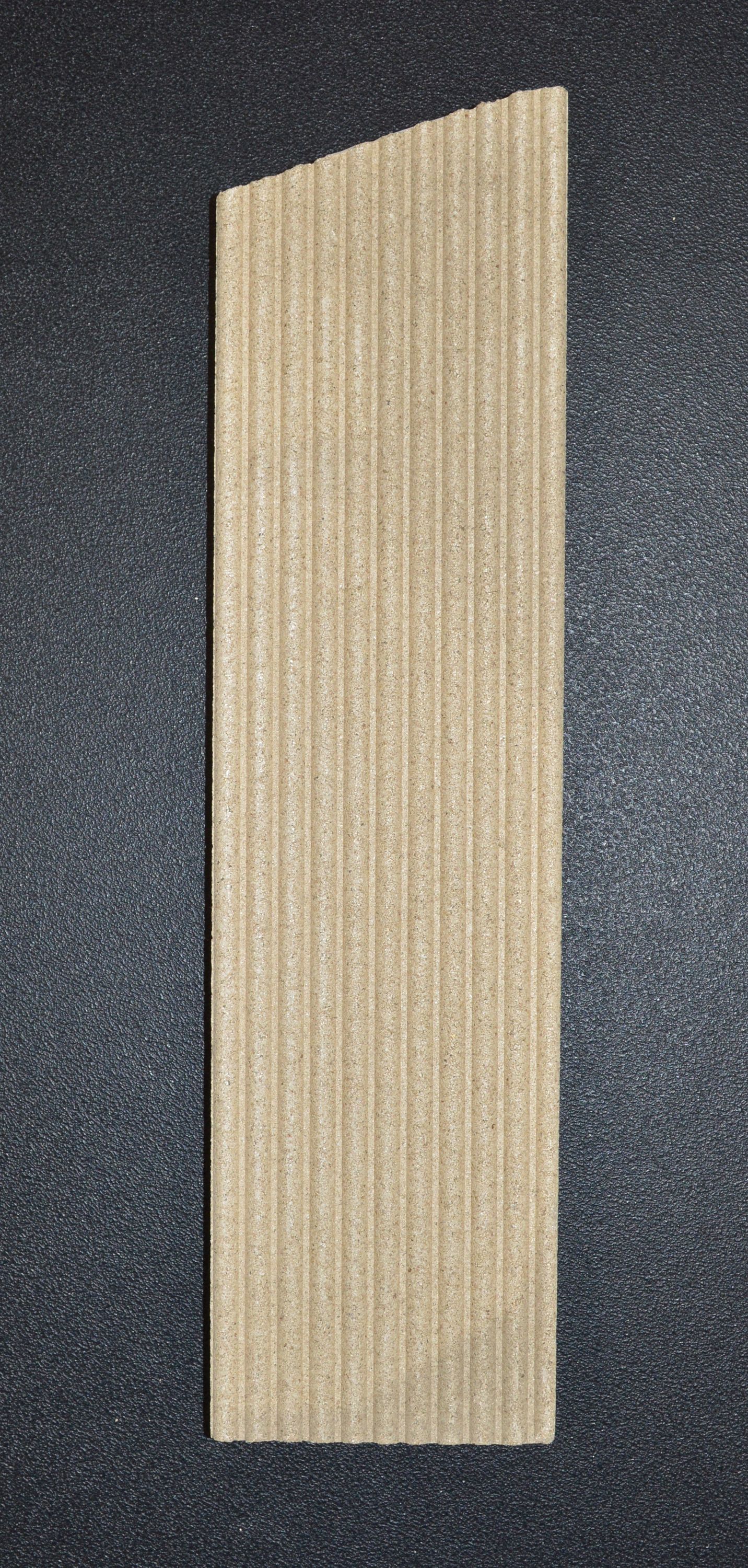

Original Seitenstein rechts vorne B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 122 mm x 455/515 mm x 25 mm
• Material Grenamat
• gewellte Oberfläche
• Position 9.2 in der Explosionszeichnung

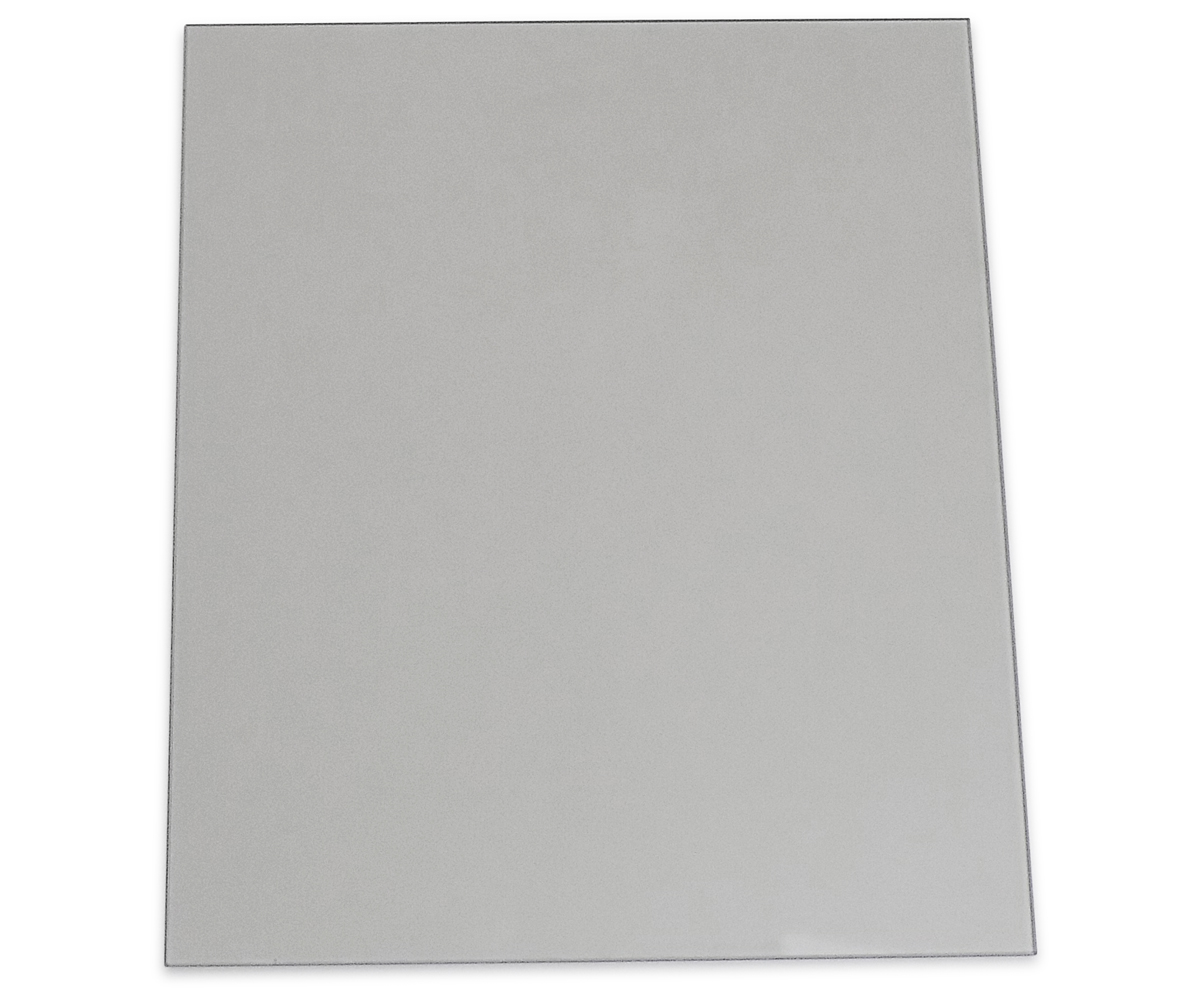

Original Sichtscheibe A für den Kaminofen Justus Island 7

• Es gibt verschiedene Sichtscheiben für dieses Modell. Bitte orientieren Sie sich am Typ Ihres Kaminofens.

Justus Island 7 Sichtscheibe Eckdaten:

• Türglas, Scheibe
• Maße (B/L/H) 365 mm x 422 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig
• Position 1.1 in der Explosionszeichnung

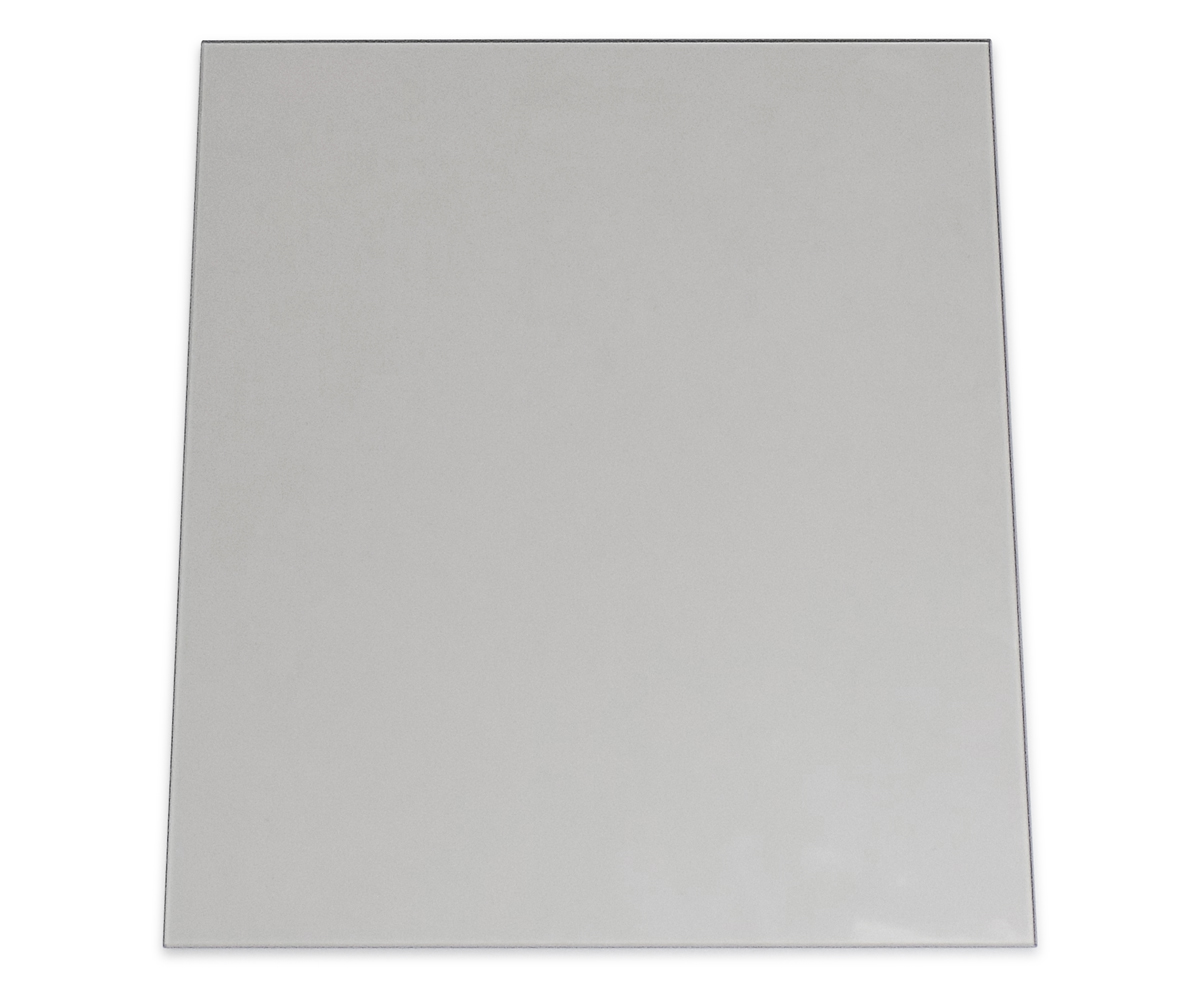

Original Sichtscheibe B für den Kaminofen Justus Island 7

• Es gibt verschiedene Sichtscheiben für dieses Modell. Bitte orientieren Sie sich am Typ Ihres Kaminofens.

Justus Island 7 Sichtscheibe Eckdaten:

• Glasscheibe, Glaskeramik
• Maße (B/L/H) 365 mm x 442 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig
• Position 1.1 in der Explosionszeichnung

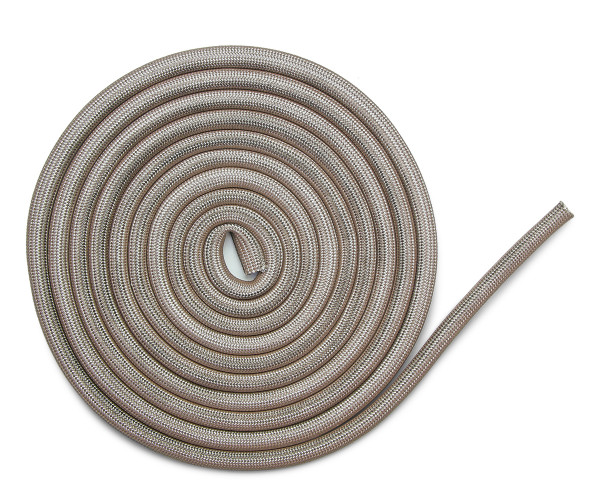

Türdichtung A für den Kaminofen Justus Island 7 Typ 4677

• Es gibt verschiedene Türdichtungen für dieses Modell. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Flachkordeldichtung/Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Island 7 Typ 4677 Türdichtung Eckdaten:

• Türband, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 9,5 mm
• Position 1.7 und 1.9 in der Explosionszeichnung

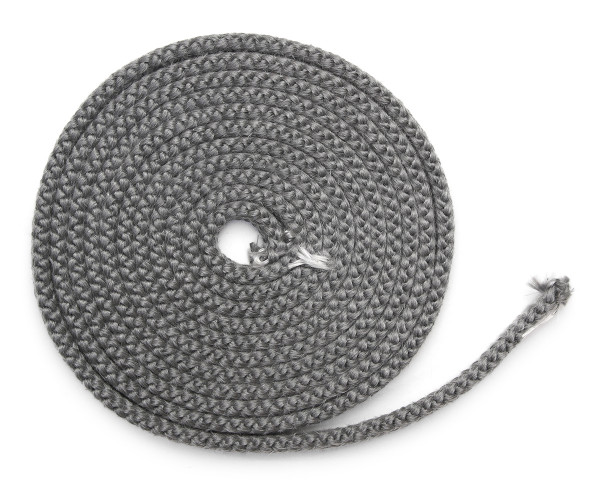

Türdichtung B für den Kaminofen Justus Island 7

• Es gibt verschiedene Türdichtungen für diesen Kaminofen. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Kordelflachdichtung oder Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Island 7 Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Maße (B/H) 10 mm x 6 mm
• Länge 3,00 m
• Position 1.7 in der Explosionszeichnung

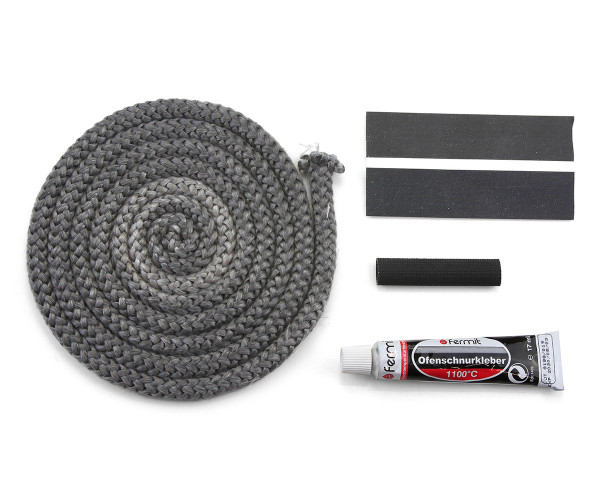

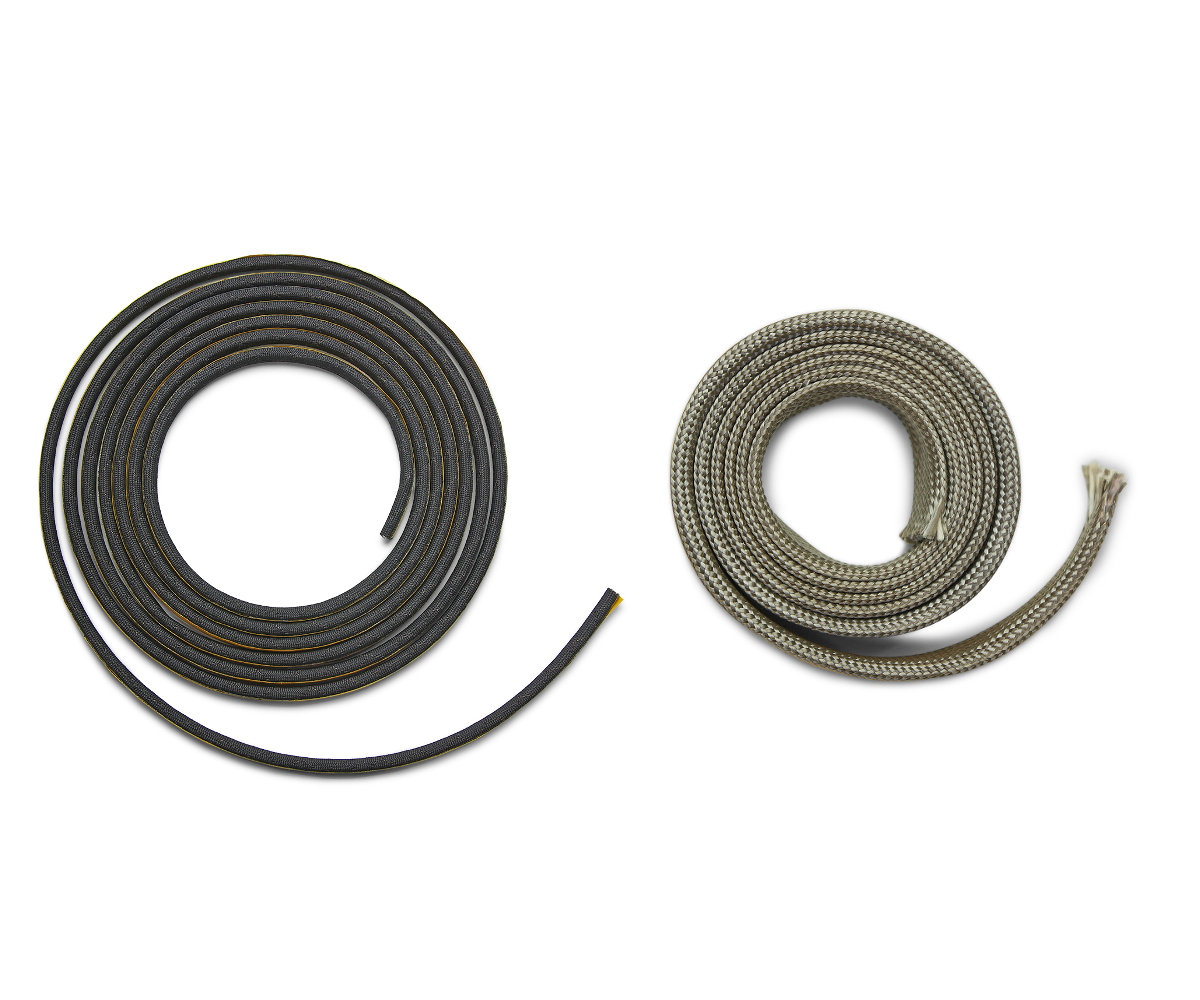

Türdichtung Set für den Kaminofen Justus Island 7

• 5-teiliges Set

Justus Island 7 Türdichtung Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2m
• Durchmesser 10mm

Kleber Eckdaten:

• 1 Stück
• Inhalt 17ml
• hitzebeständig

Dichtungshülse Eckdaten:

• 1 Stück
• Durchmesser 10mm

Dichtungsabbinder

• 2 Streifen

Original Türfeder für den Kaminofen Justus Island 7 Typ 4672-7

Justus Island 7 Typ 4672-7 Türfeder Eckdaten:

• Spannfeder, Zugfeder
• Länge 9,5 cm
• Durchmesser 7,5 mm

Original Einlage für Warmhaltefach Sandstein für den Kaminofen Justus Island 7

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

• 2-teiliges Set

Justus Island 7 Einlage für Warmhaltefach Eckdaten:

• Platte, Einschub
• Material Sandstein

Original Zugumlenkung oben A für den Kaminofen Justus Island 7 Typ 4672-7

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Typ 4672-7 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 302 mm x 205 mm x 25 mm
• Material Vermiculite
• Position 9.10 in der Explosionszeichnung

Original Zugumlenkung oben B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L/H) 205 mm x 302 mm x 25 mm
• Material Vermiculite
• Position 9.7 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kaminofen Justus Island 7

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine glatte Oberfläche haben.

Justus Island 7 Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 437 mm x 220 mm x 25 mm
• Material Vermiculite
• Position 9.9 in der Explosionszeichnung

Original Zugumlenkung unten B für den Kaminofen Justus Island 7 Typ 4672-7 A02

• Es gibt verschiedene Auskleidungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine.
• Erfahrungsgemäß passt dieser Feuerraumstein in den Brennraum, dessen stehende Steine eine gewellte Oberfläche haben.

Justus Island 7 Typ 4672-7 A02 Zugumlenkung unten Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 220 mm x 437 mm x 25 mm
• Material Vermiculite
• Position 9.6 in der Explosionszeichnung
