Justus Ohio Feuerraumauskleidung A

Justus Ohio Kaminofen Feuerraumauskleidung

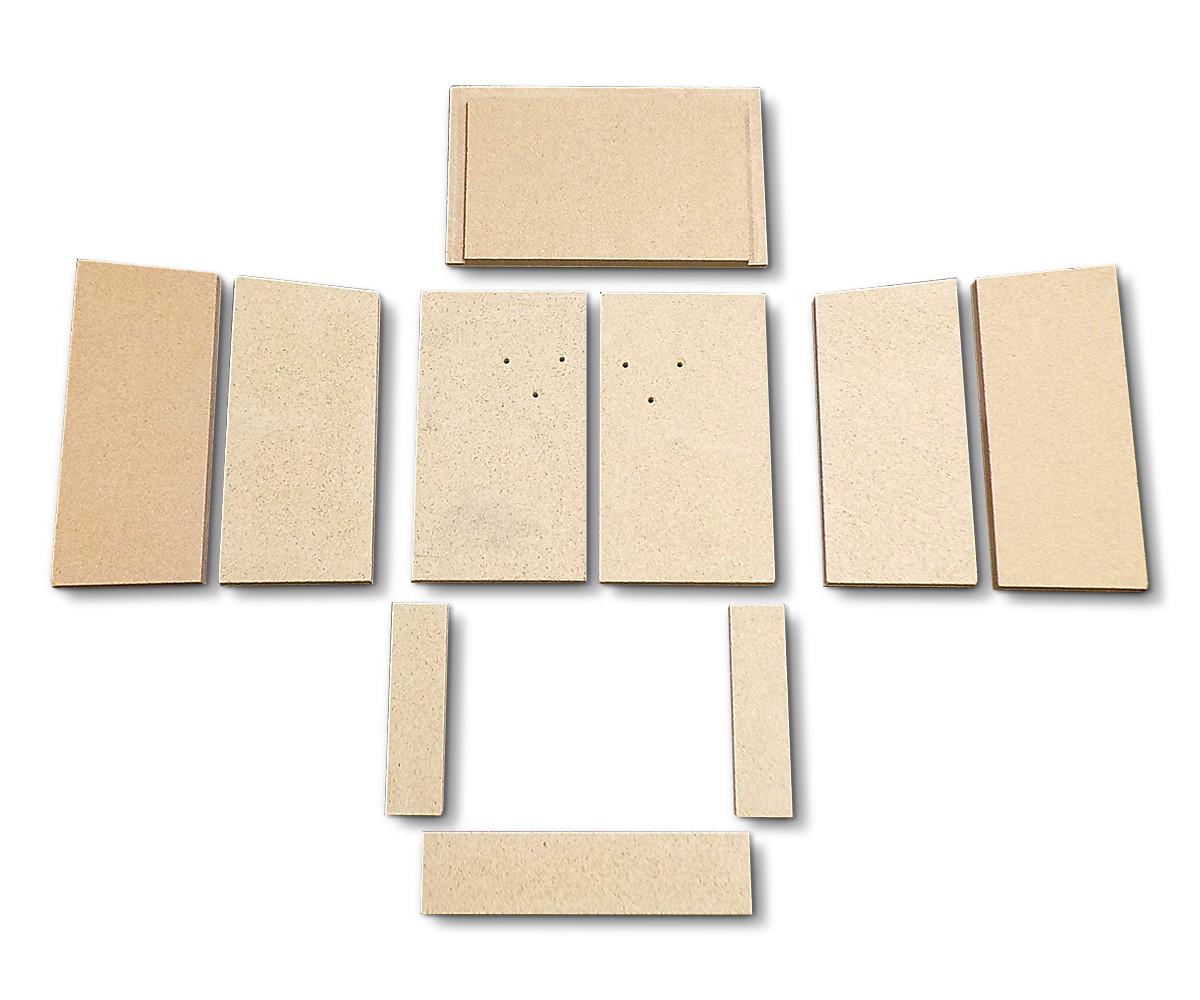

Eckdaten:

Bodenstein vorne (336 x 79 x 25 mm)
Bodenstein links (58 x 220 x 25 mm)
Bodenstein rechts (58 x 220 x 25 mm)
Seitenstein links vorne (165 x 356/380 x 25 mm)
Seitenstein rechts vorne (165 x 356/380 x 25 mm)
Seitenstein links hinten (165 x 335/356 x 25 mm)
Seitenstein rechts hinten (165 x 335/356 x 25 mm)
3-fach gelochter Rückwandstein links (191 x 335 x 25 mm)
3-fach gelochter Rückwandstein rechts (191 x 335 x 25 mm)
Zugumlenkung unten (332/376 x 208/229 x 25 mm)

16.2

16.3

16.4

16.5

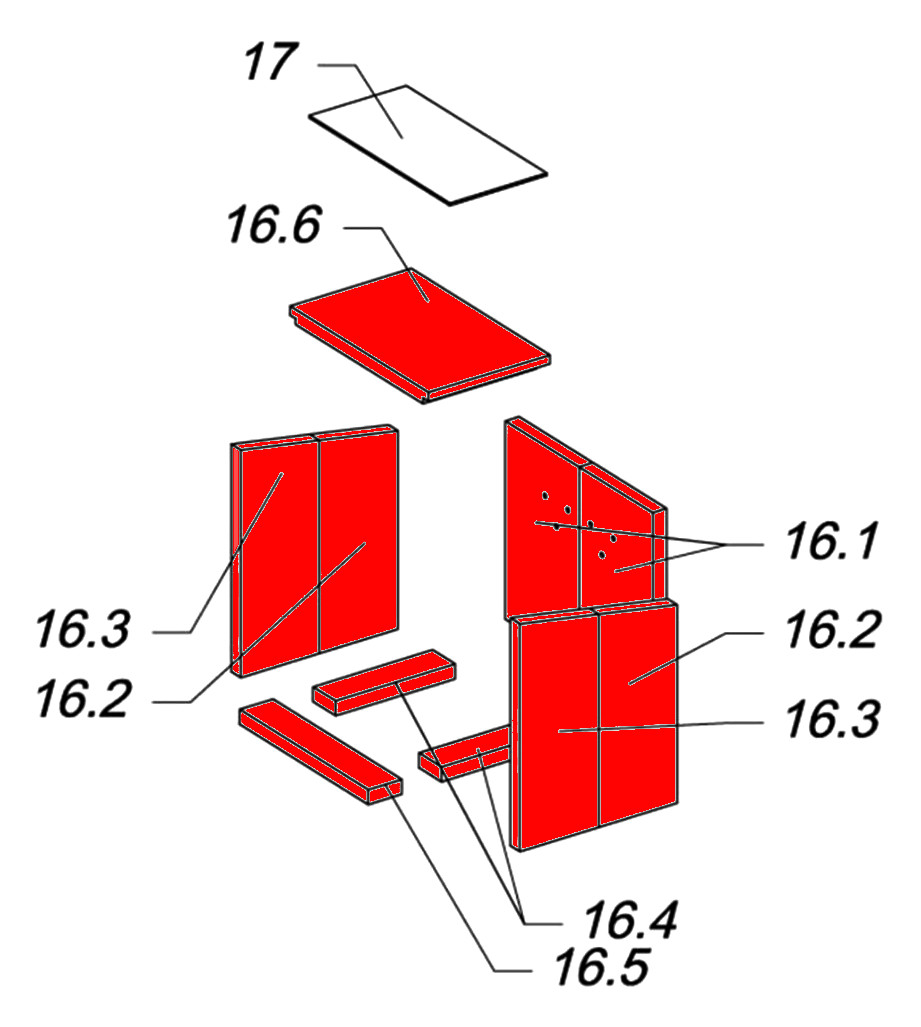

16.6 in der Explosionszeichnung

Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an den Aussparungen der vorderen Seitensteine.
In dieser Garnitur haben die Seitensteine keine Aussparungen.

Beratung unter:
040 / 28 48 48 210
