Ersatzteile für Justus Kaskade 6 Kaminofen

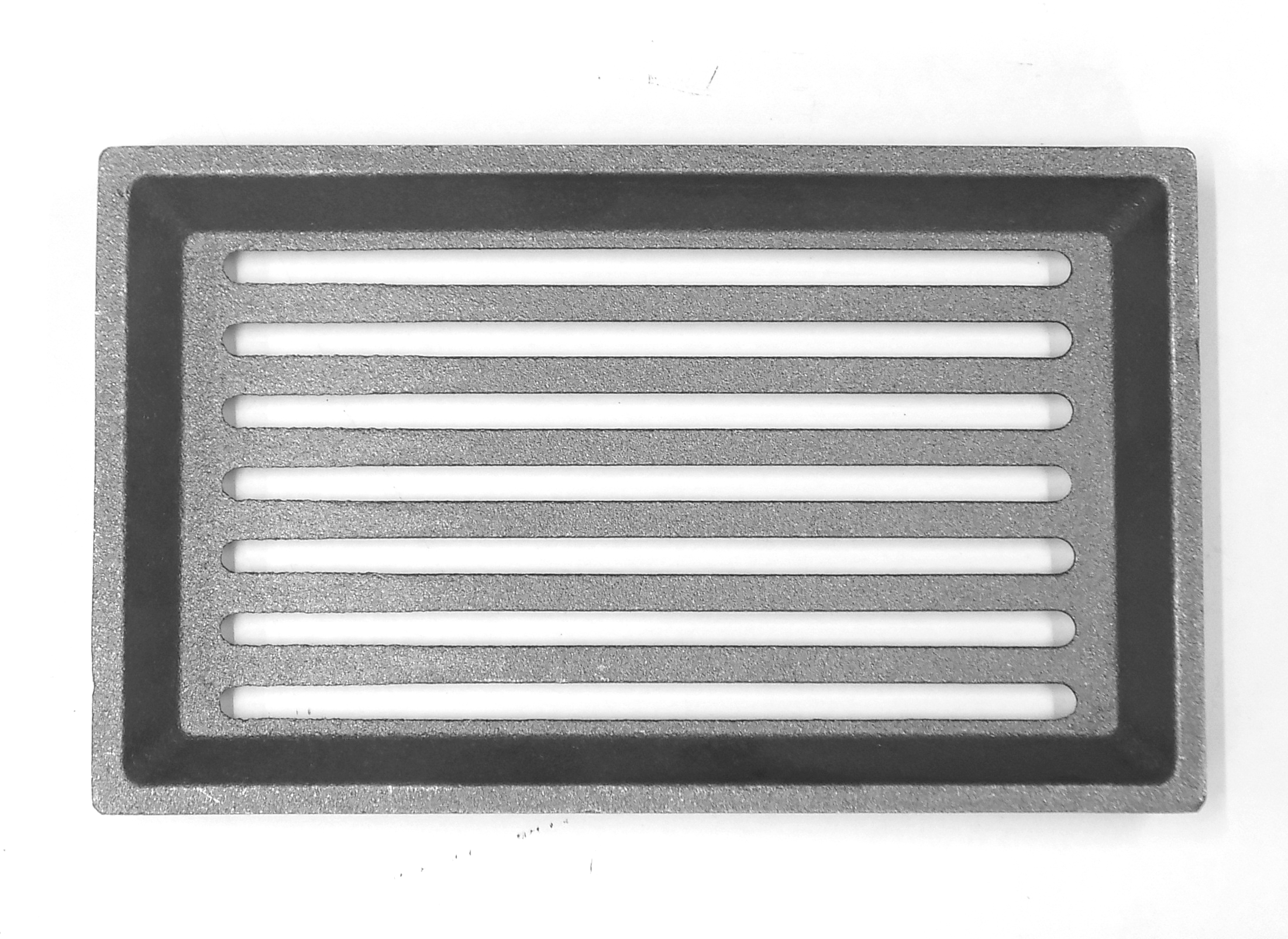

Original Ascherost für den Kaminofen Justus Kaskade 6 Typ 4657

Justus Kaskade 6 Typ 4657 Ascherost Eckdaten:

• Brennraumrost, Rostgitter
• Maße (B/L/H) 254 mm x 154 mm x 30 mm
• Material Guss

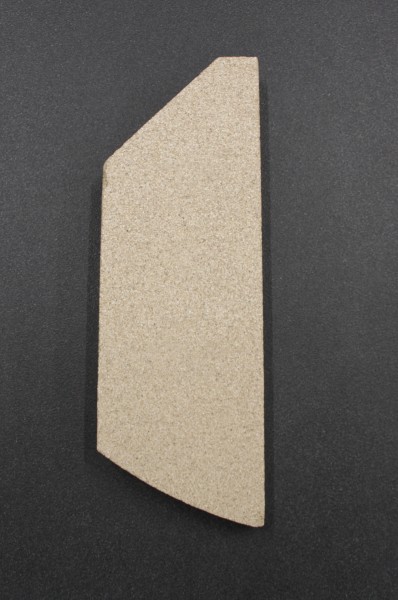

Original Bodenstein links A für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Es gibt verschiedene Feuerraumauskleidungen für den Kaskade 6. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Typ 4657-6 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 115 mm x 340 mm x 30 mm
• Material Skamol
• Position 3.8 in der Explosionszeichnung

Original Bodenstein rechts A für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Typ 4657-6 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 115 mm x 340 mm x 30 mm
• Material Skamol
• Position 3.8 in der Explosionszeichnung

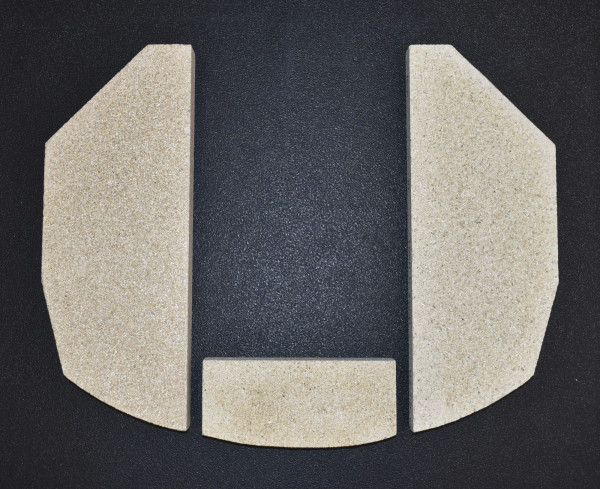

Original Bodenstein Set B für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung B, deren markantes Merkmal der vordere Bodenstein (153 x 71 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.
• Es gibt verschiedene Feuerraumauskleidungen für den Kaskade 6.
• Bitte orientieren Sie sich an den Maßen der Brennraumsteine.

• 3-teiliges Set

Justus Kaskade 6 Typ 4657-6 Bodenstein Eckdaten:

• 3 Stück
• Bodenstein Set, liegende Brennraumsteine Set

• Material Vermiculite
• Bodenstein vorne (153 x 71 x 30 mm)
• Bodenstein rechts (120 x 310 x 30 mm), Bodenstein links (120 x 310 x 30 mm)

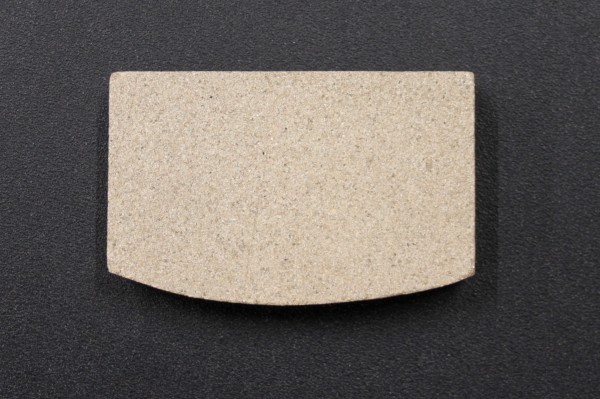

Original Bodenstein vorne A für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Es gibt verschiedene Feuerraumauskleidungen für den Kaskade 6. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Typ 4657-6 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 95 mm x 152 mm x 30 mm
• Material Skamol
• Position 3.7 in der Explosionszeichnung

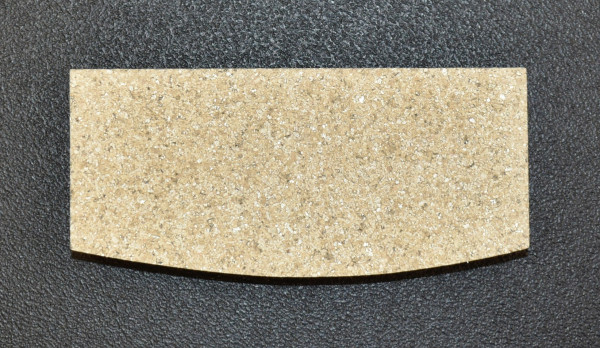

Original Bodenstein vorne B für den Kaminofen Justus Kaskade 6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung B, deren markantes Merkmal der vordere Bodenstein (153 x 71 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 71 mm x 153 mm x 30 mm
• Material Skamol

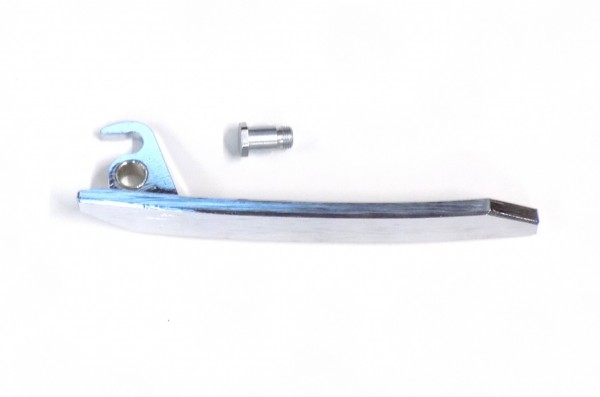

Original Türgriff A für den Kaminofen Justus Kaskade 6

• Es gibt verschiedene Türgriffe für dieses Modell. Bitte orientieren Sie sich an der Serie Ihres Gerätes.
• Erfahrungsgemäß passt dieser Türgriff für Serie 1.

Justus Kaskade 6 Türgriff Eckdaten:

• Griff, Türklinke
• Maße (L) 200 mm
• Material Chrom
• mit Sechskantbolzen
• Position 4 in der Explosionszeichnung

Original Türgriff B für den Kaminofen Justus Kaskade 6

• Es gibt verschiedene Türgriffe für dieses Modell. Bitte orientieren Sie sich an der Serie Ihres Gerätes.
• Erfahrungsgemäß passt dieser Türgriff für Serie 2.

Justus Kaskade 6 Türgriff Eckdaten:

• Griff, Türklinke

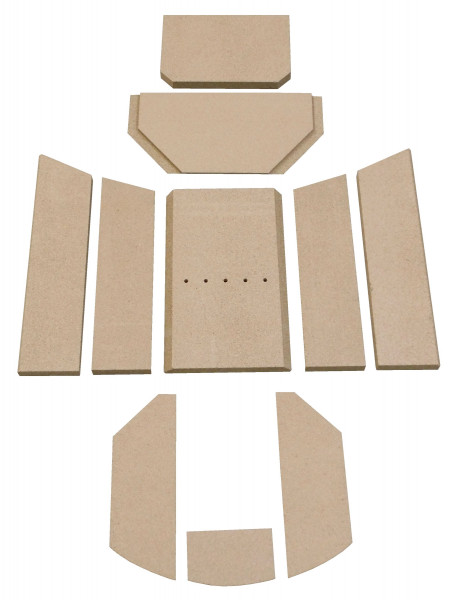

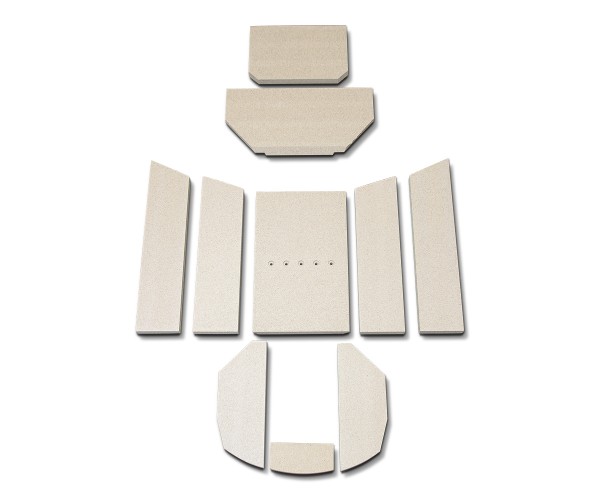

Original Feuerraumauskleidung A für den Kaminofen Justus Kaskade 6

• Markantes Merkmal dieser Ausmauerung ist der Bodenstein vorne (152 x 95 x 30 mm). Bitte überprüfen Sie die Maße Ihrer Brennraumsteine.

• 10-teiliges Set

Justus Kaskade 6 Feuerraumauskleidung Eckdaten:

• 10 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Skamol
• Bodenstein vorne (152 x 95 x 30 mm), Bodenstein links (340 x 115 x 30 mm), Bodenstein rechts (340 x 115 x 30 mm)
• Seitenstein links vorne (516 x 122 x 25 mm), Seitenstein links hinten (457 x 117 x 25 mm)
• Seitenstein rechts vorne (516 x 122 x 25 mm), Seitenstein rechts hinten (457 x 117 x 25 mm)
• gelochter Rückwandstein (218/250 x 414/407 x 25 mm)
• Zugumlenkung oben (302 x 205 x 20 mm), Zugumlenkung unten (257/437 x 220 x 25 mm)

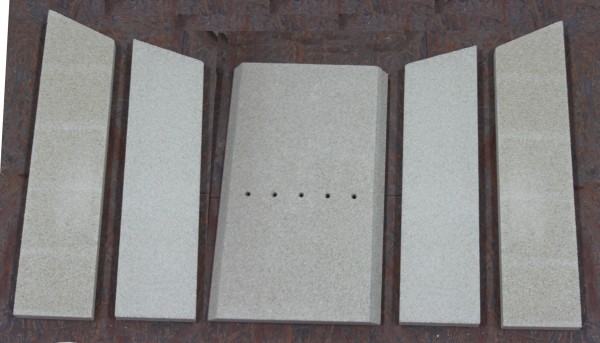

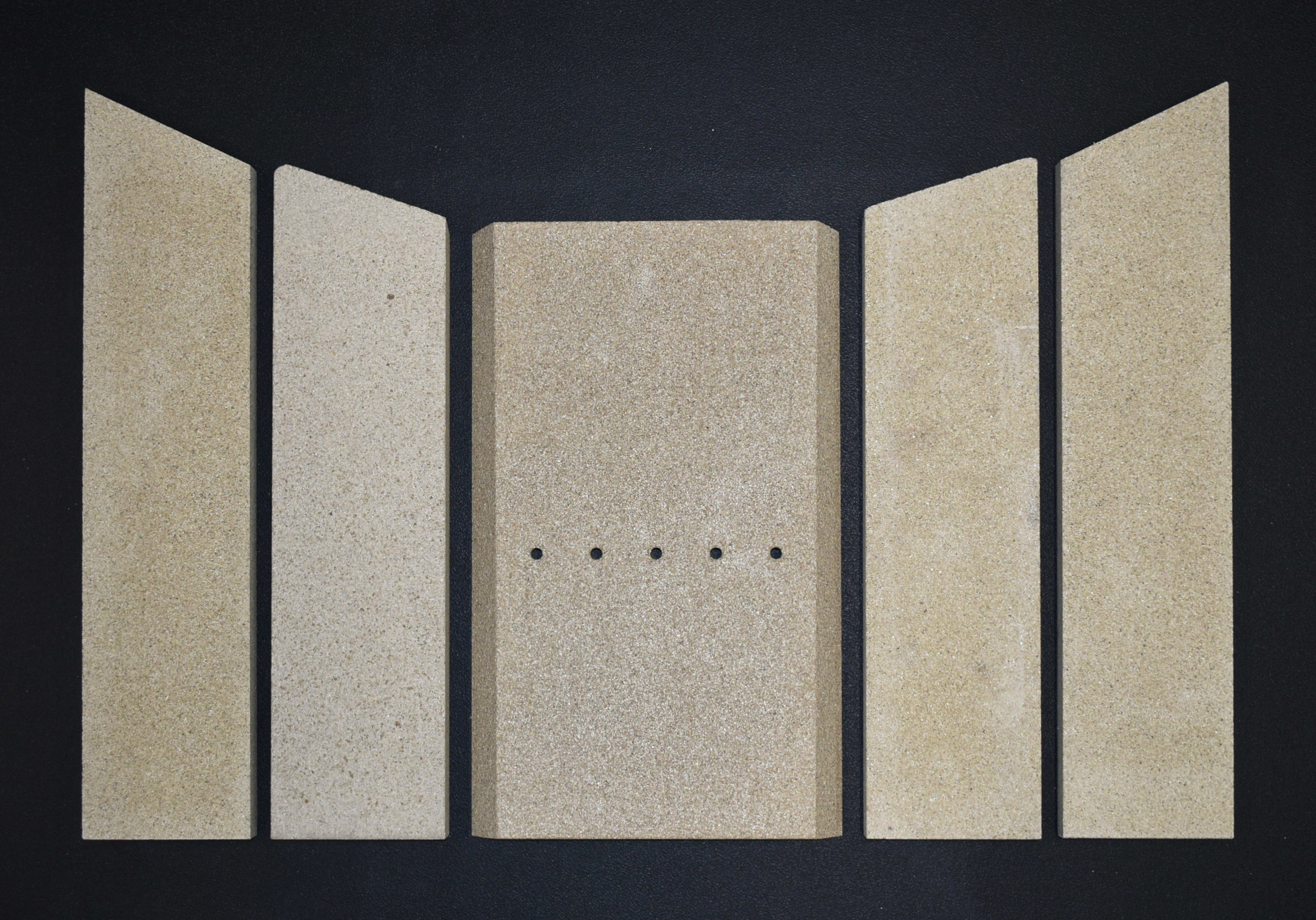

Original Feuerraumauskleidung B für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Feuerraumsteine. Markantes Merkmal dieser Ausmauerung ist der Bodenstein vorne (153 x 71 mm).

• 10-teiliges Set

Justus Kaskade 6 Typ 4657-6 Feuerraumauskleidung Eckdaten:

• Bodenstein vorne (153 x 71 x 30 mm)
• Bodenstein rechts (120 x 310 x 30 mm), Bodenstein links (120 x 310 x 30 mm)
• Seitenstein links vorne (115 x 455/512 x 25 mm), Seitenstein links hinten (115 x 450 x 25 mm)
• Seitenstein rechts vorne (115 x 455/512 x 25 mm), Seitenstein rechts hinten (115 x 450 x 25 mm)
• gelochter Rückwandstein (218/250 x 414/407 x 25 mm)
• Zugumlenkung unten (257/437 x 220 x 25 mm), Zugumlenkung oben (302 x 205 x 25 mm)

Original Ascherost für den Kaminofen Justus Kaskade 6 N

Justus Kaskade 6 N Ascherost Eckdaten:

• Gussrost, Feuerraumrost
• Maße (B/L/H) 254 mm x 154 mm x 30 mm
• Material Guss

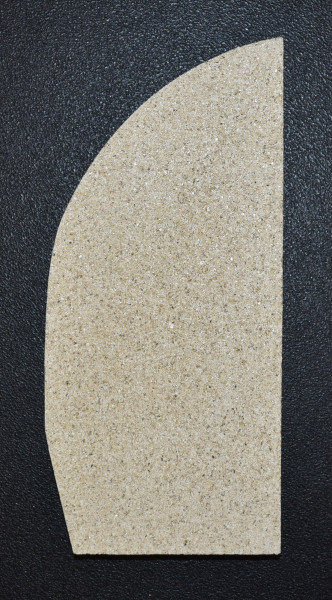

Original Bodenstein links für den Kaminofen Justus Kaskade 6 N

Justus Kaskade 6 N Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 117 mm x 255 mm x 25 mm
• Material Vermiculite

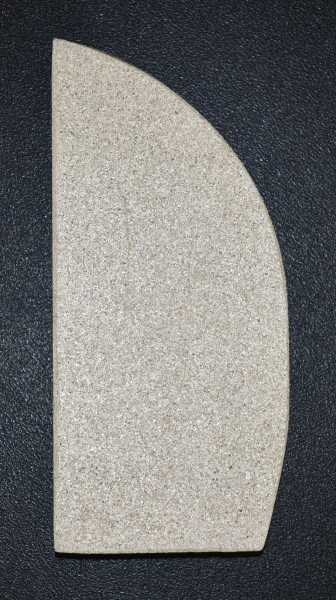

Original Bodenstein rechts für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 117 mm x 255 mm x 30 mm
• Material Vermiculite

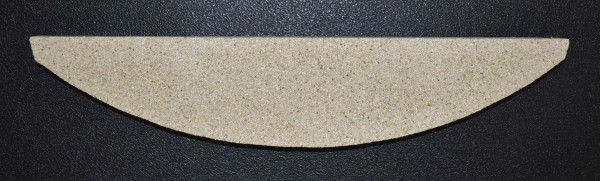

Original Bodenstein vorne für den Kaminofen Justus Kaskade 6 N Typ 4657-6

• in früherer Version hatten die Bodensteine eine andere Höhe, dies wurde durch den Hersteller umgestellt.
• Die Formsteine Boden sind gegen eine Flache Version ausgetauscht worden.

Justus Kaskade 6 N Typ 4657-6 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 360 mm x 74 mm x 30 mm
• Material Vermiculite
• Position 9.1 in der Explosionszeichnung

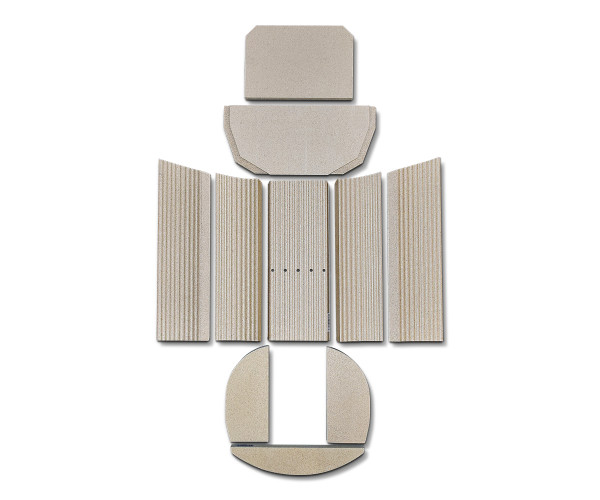

Original Feuerraumauskleidung für den Kaminofen Justus Kaskade 6 N

• markante Merkmale dieser Ausmauerung sind der Bodenstein (360 x 74 mm) und die gewellten stehenden Seitensteine

• 10-teiliges Set

Justus Kaskade 6 N Feuerraumauskleidung Eckdaten:

• Bodenstein vorne (360 x 74 x 30 mm)
• Bodenstein rechts (117 x 255 x 30 mm), Bodenstein links (117 x 255 x 30 mm)
• gewellter Seitenstein links vorne (150 x 455/500 x 25 mm), gewellter Seitenstein links hinten (120 x 438/460 x 25 mm)
• gewellter Seitenstein rechts vorne (150 x 455/500 x 25 mm), gewellter Seitenstein rechts hinten (120 x 438/460 x 25 mm)
• gewellter Rückwandstein gelocht (170 x 440 x 25 mm)
• Zugumlenkung unten (255/424 x 195 x 25 mm), Zugumlenkung oben (302 x 205 mm)

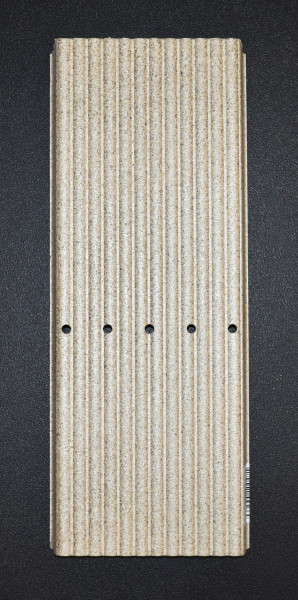

Original Rückwandstein für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 170 mm x 440 mm x 25 mm
• Material Vermiculite
• 5-fach gelocht

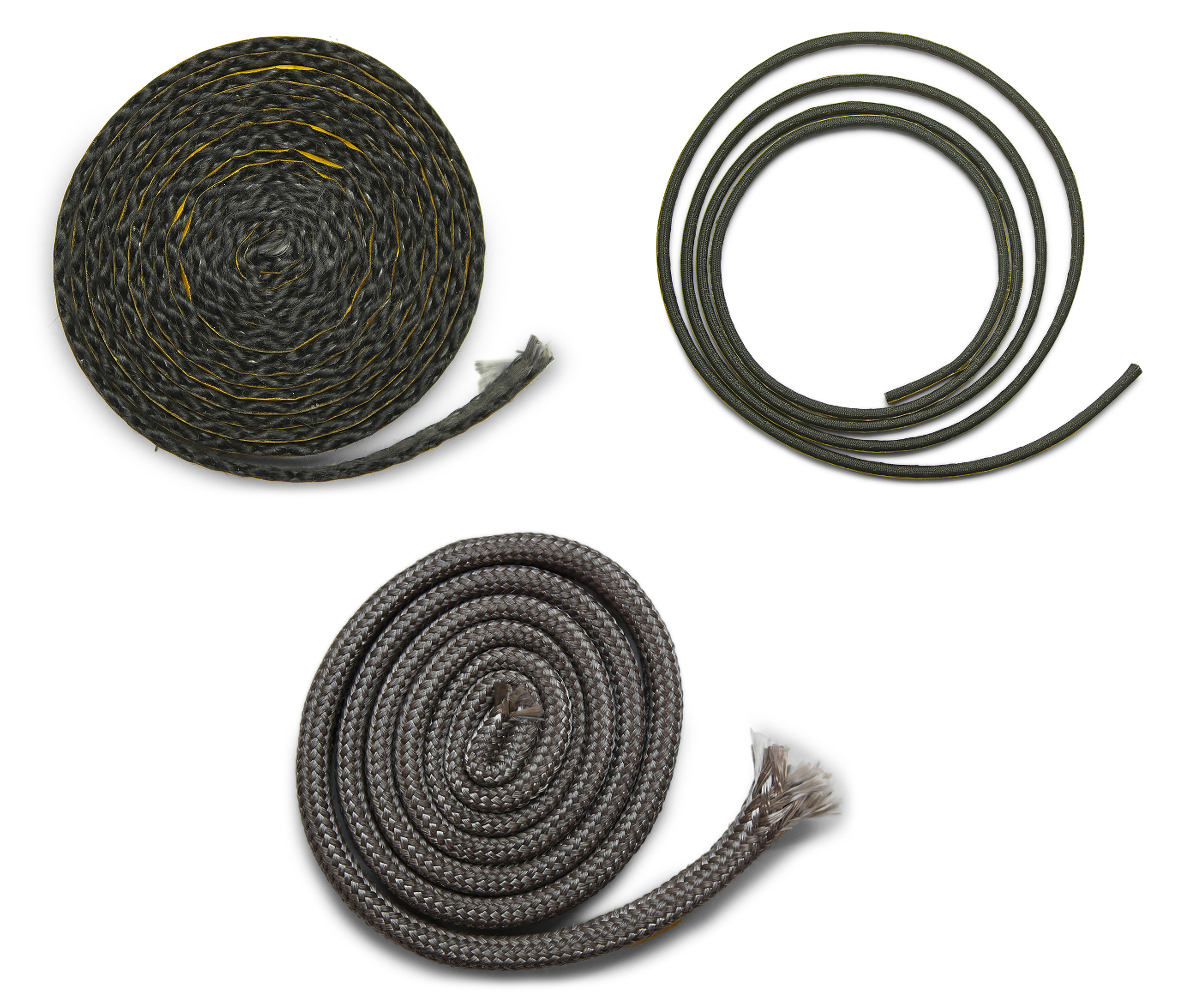

Scheibendichtung für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Scheibendichtung Eckdaten:

• 3-teilig

• Flachdichtung, unten/seitlich
• Maße 10 x 2 mm
• Länge 2 m
• selbstklebend
• Positionen 1.11 und 1.12 in der Explosionszeichnung

• Lippendichtung oben
• Länge 1 m
• selbstklebend
• Position 1.9 in der Explosionszeichnung

• Profildichtung, seitlich/unten
• Durchmesser 6 mm
• Länge 2 m
• selbstklebend
• Position 1.10 in der Explosionszeichnung

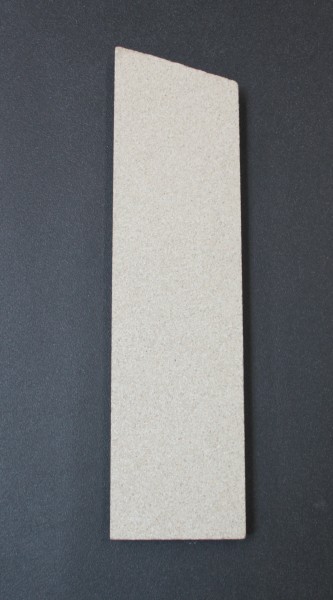

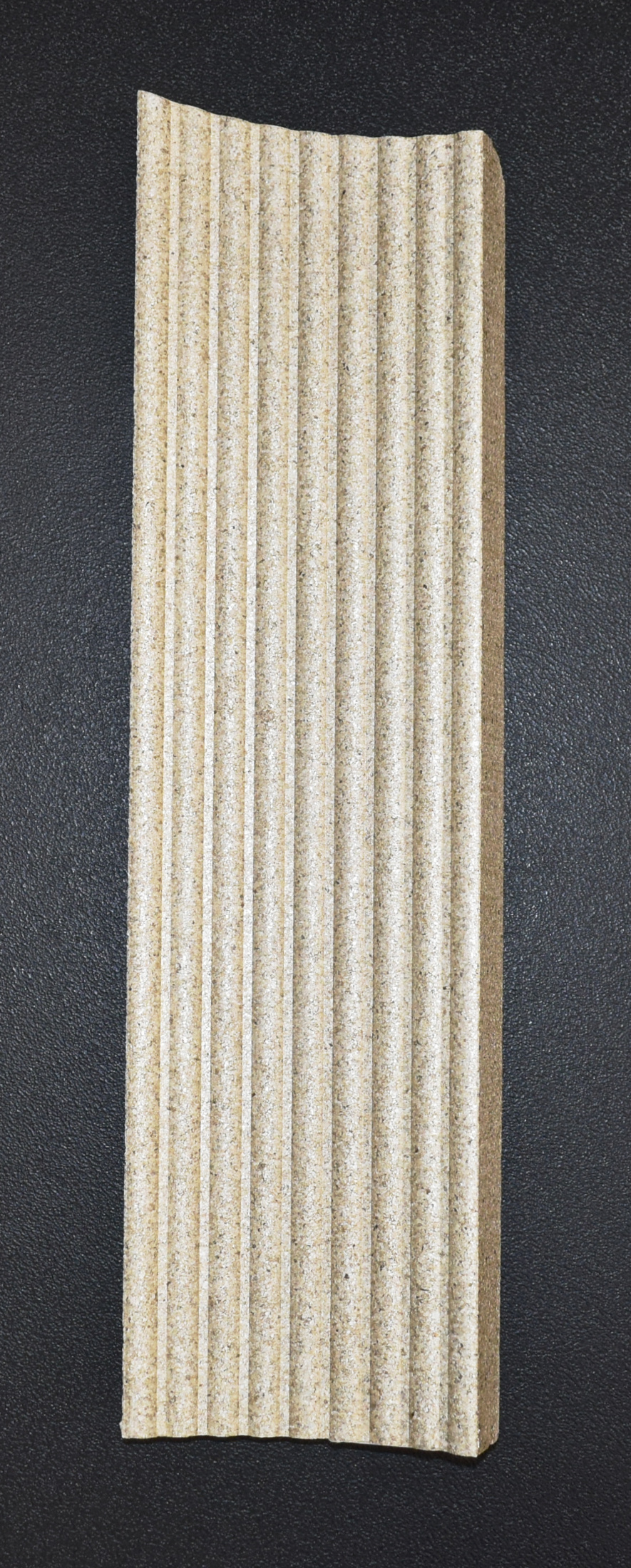

Original Seitenstein links hinten für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 120 mm x 460 mm x 25 mm
• Material Vermiculite
• Position 9.5 in der Explosionszeichnung

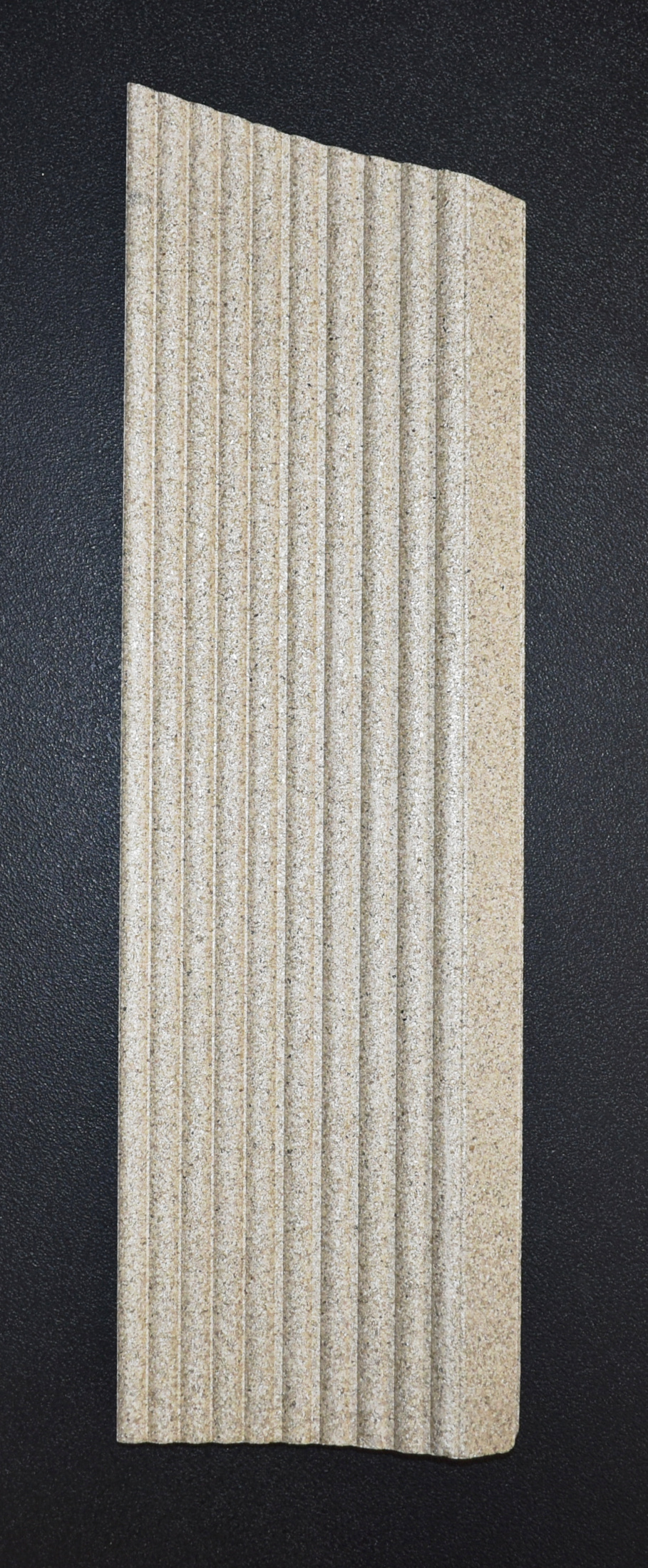

Original Seitenstein links vorne für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 150 mm x 455/500 mm x 25 mm
• Material Vermiculite
• gewellter Formstein

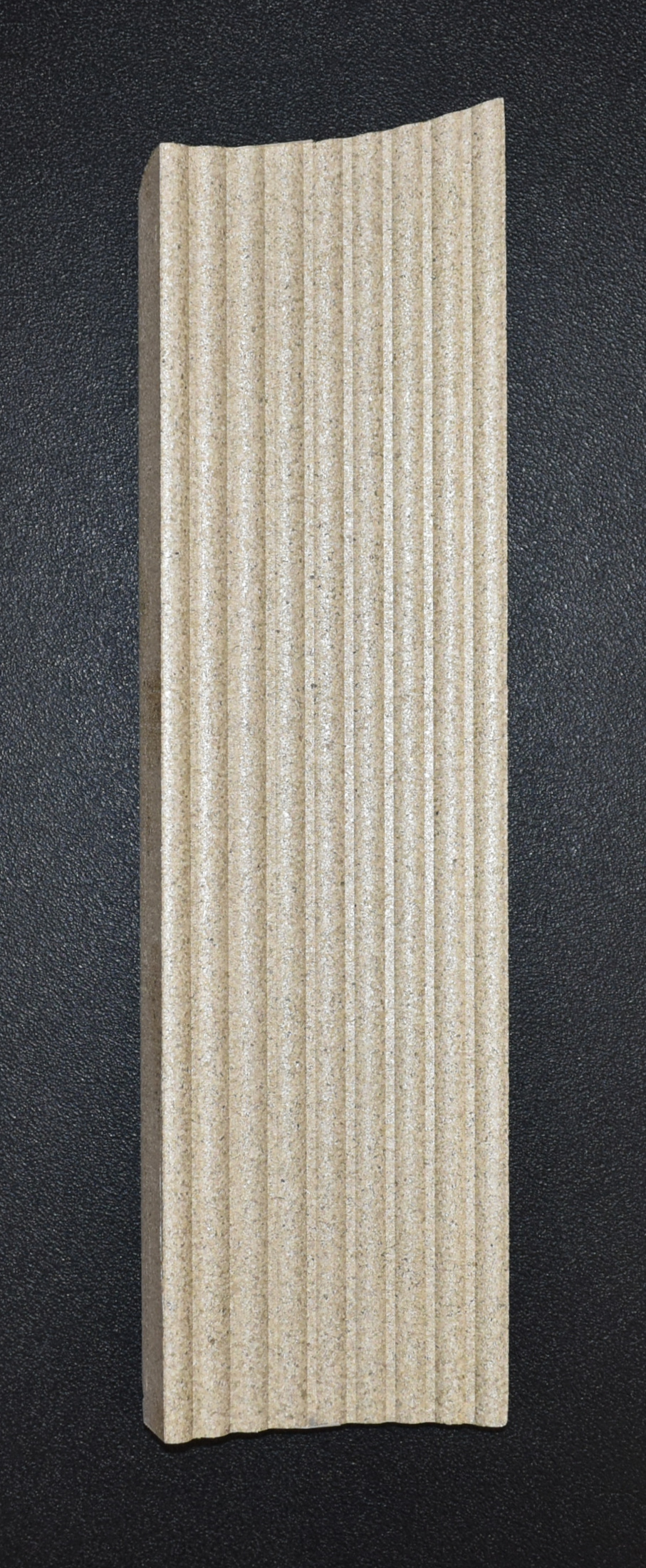

Original Seitenstein rechts hinten für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 120 mm x 460 mm x 25 mm
• Material Vermiculite
• Position 9.6 in der Explosionszeichnung

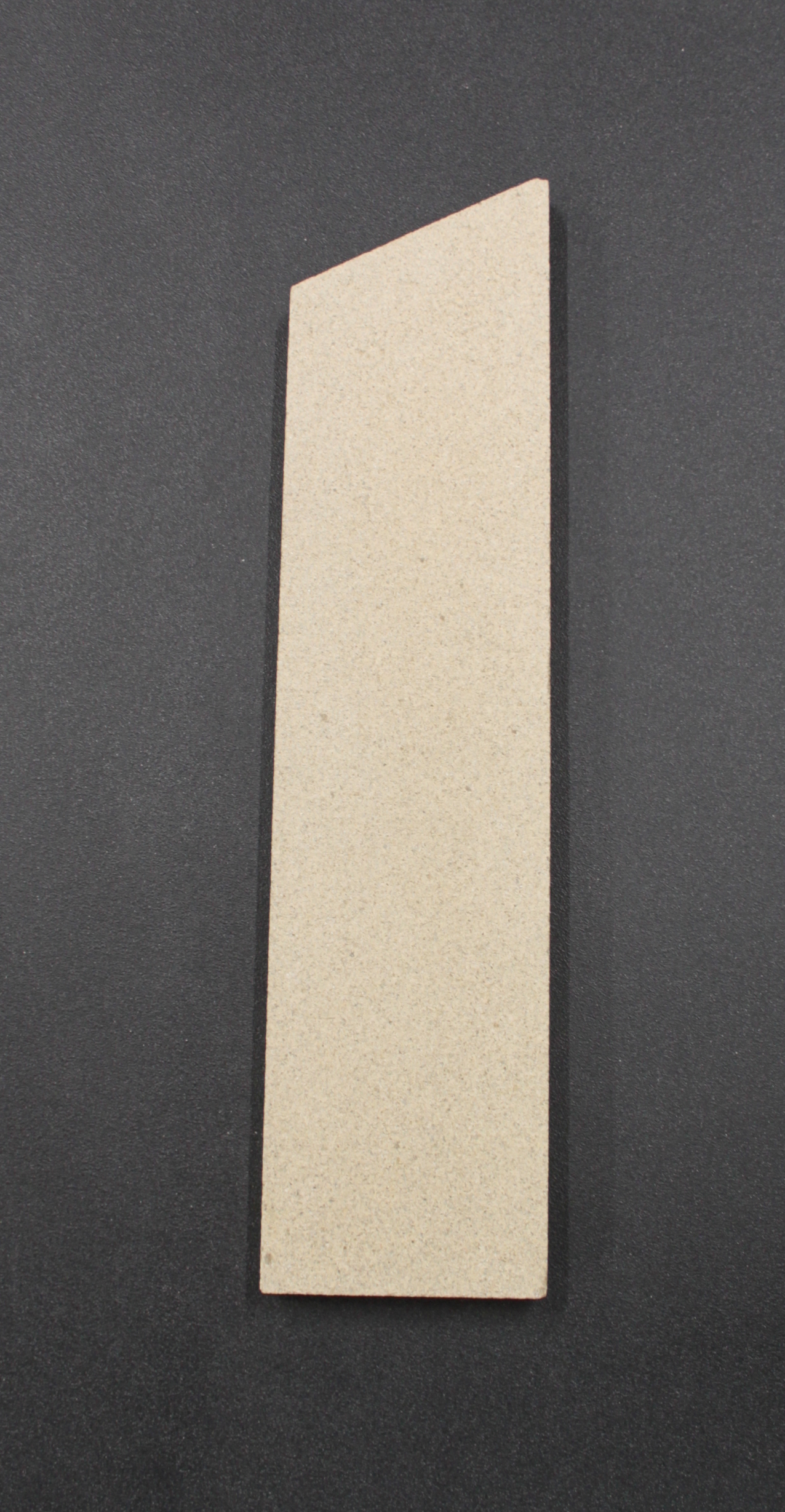

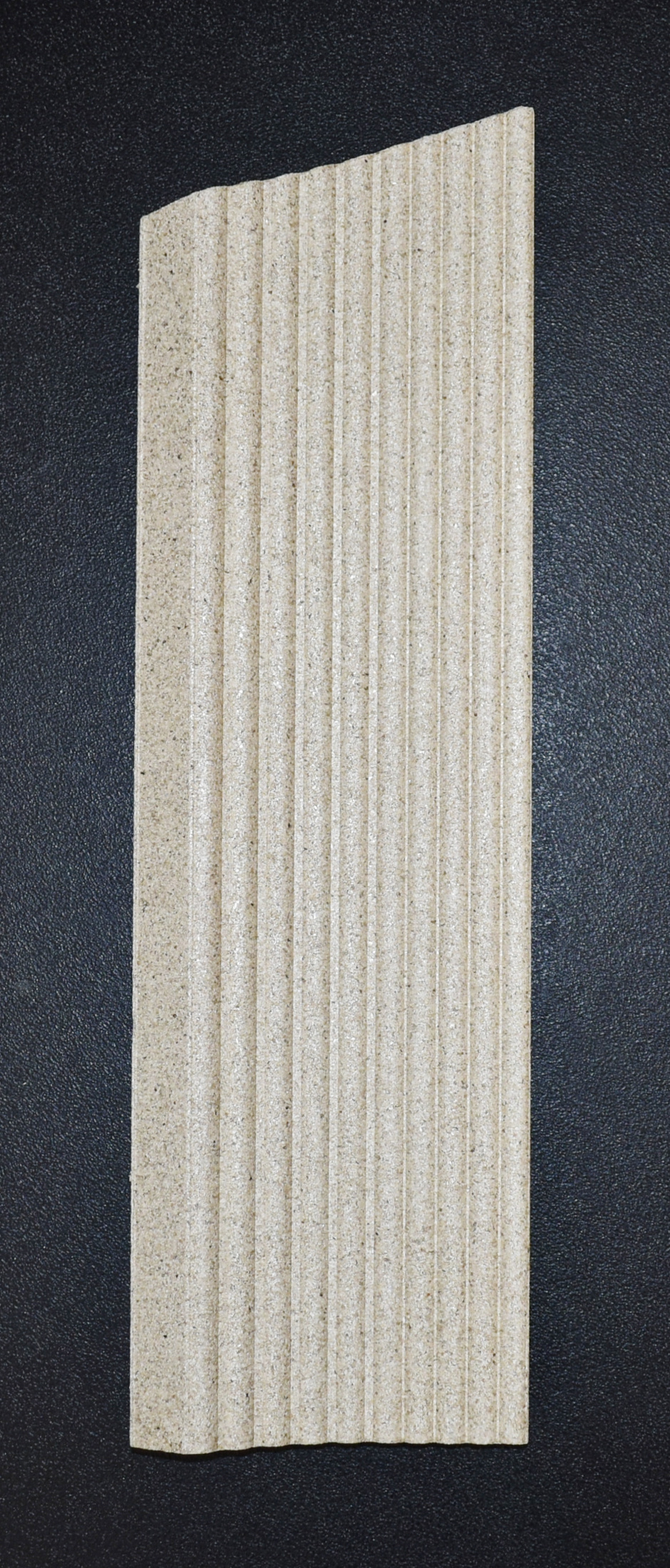

Original Seitenstein rechts vorne für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 150 mm x 455/500 mm x 25 mm
• Material Vermiculite
• gewellter Formstein

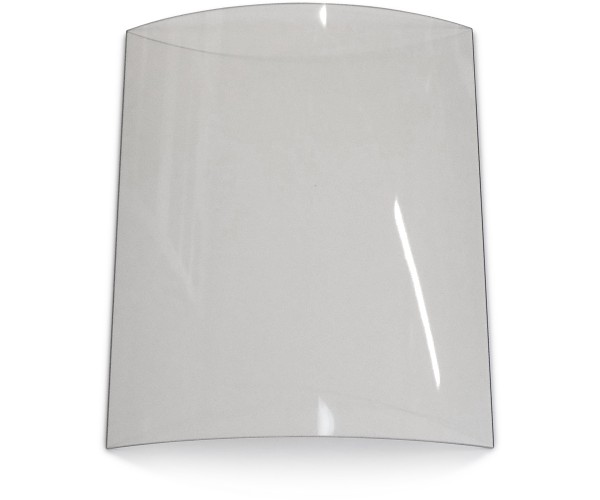

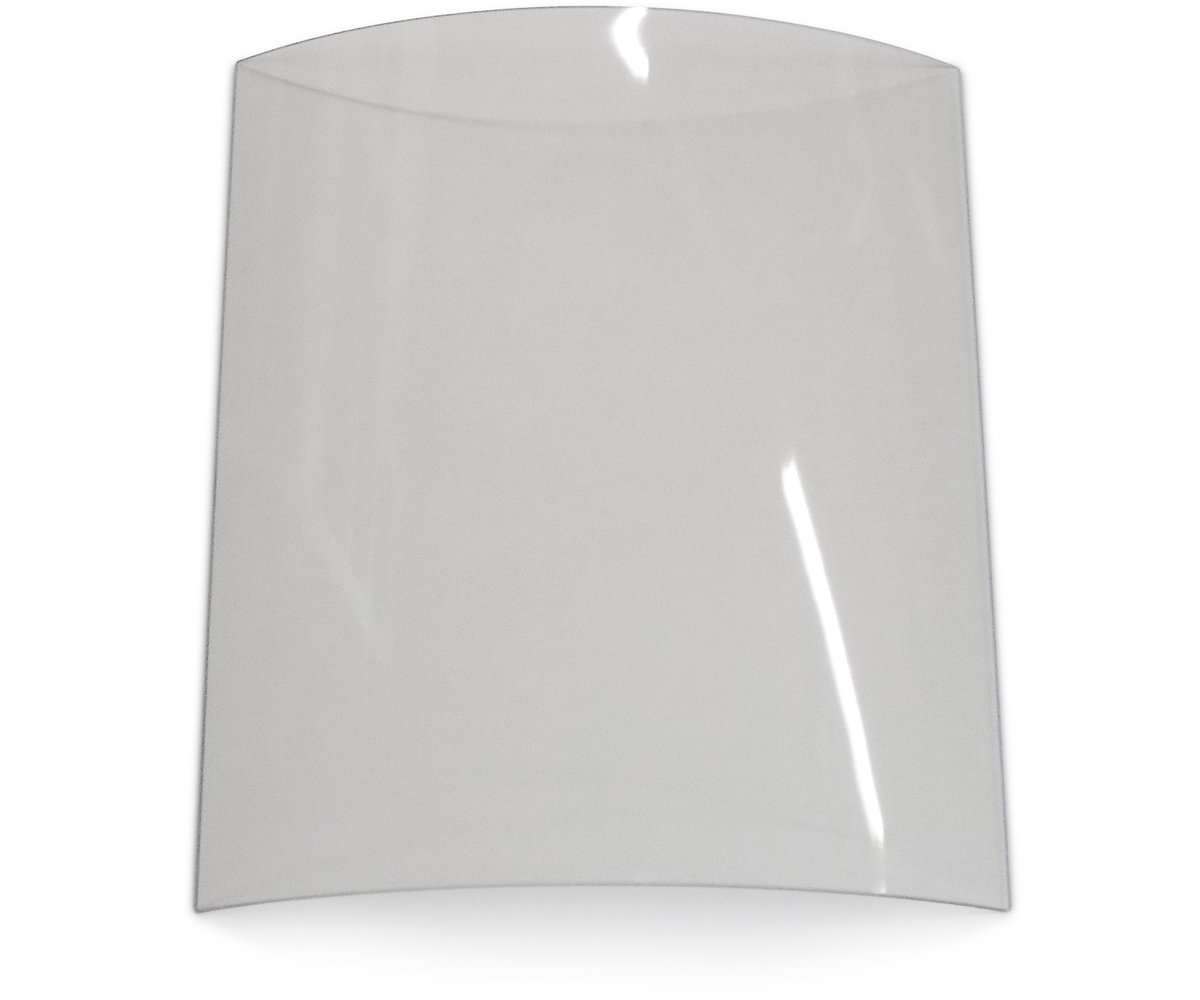

Original Sichtscheibe für den Kaminofen Justus Kaskade 6 N

Justus Kaskade 6 N Sichtscheibe Eckdaten:

• Türglas, Scheibe
• Maße (B/L/H) 385 mm x 470 mm x 4 mm
• Bogenlänge 415 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 1.2 in der Explosionszeichnung

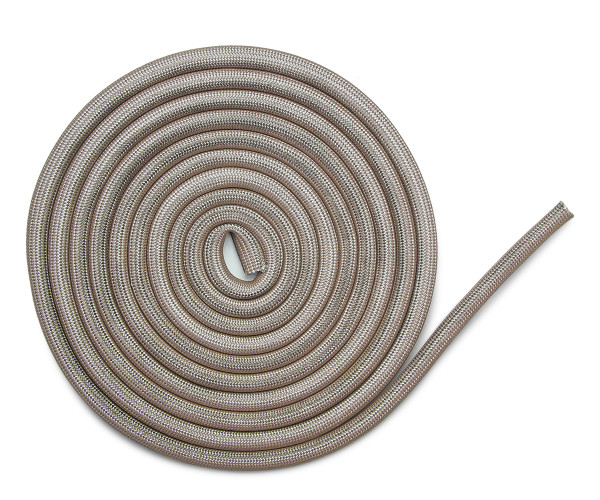

Türdichtung A für den Kaminofen Justus Kaskade 6 N Typ 4657-6

• Es gibt verschiedene Türdichtungen für dieses Modell. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Kordeldichtung oder Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Kaskade 6 N Typ 4657-6 Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 9,5 mm

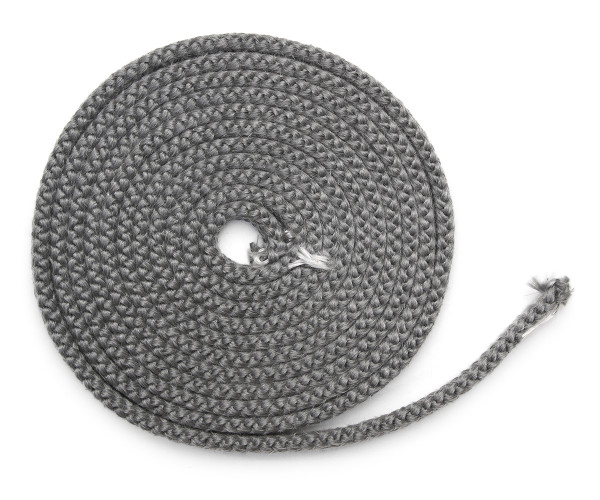

Türdichtung B für den Kaminofen Justus Kaskade 6 N Typ 4657-6

• Es gibt verschiedene Türdichtungen für dieses Modell. Bitte orientieren Sie sich an der Form Ihrer vorhandenen Dichtung. (Kordeldichtung oder Hohlkordeldichtung)
• Wir empfehlen einen Kleber und zusätzlich Dichtungsabbinder, die das Ausfransen der Enden verhindern.

Justus Kaskade 6 N Typ 4657-6 Türdichtung Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Maße (B/H) 10 mm x 6 mm
• Länge 3,00 m

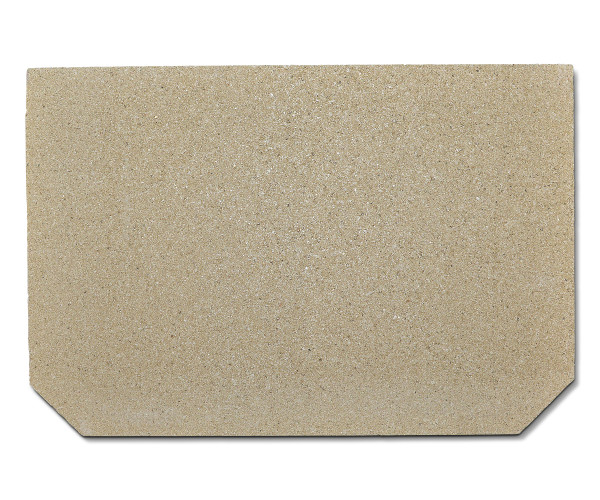

Original Zugumlenkung oben für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 302 mm x 205 mm x 25 mm
• Material Vermiculite
• Position 9.10 in der Explosionszeichnung

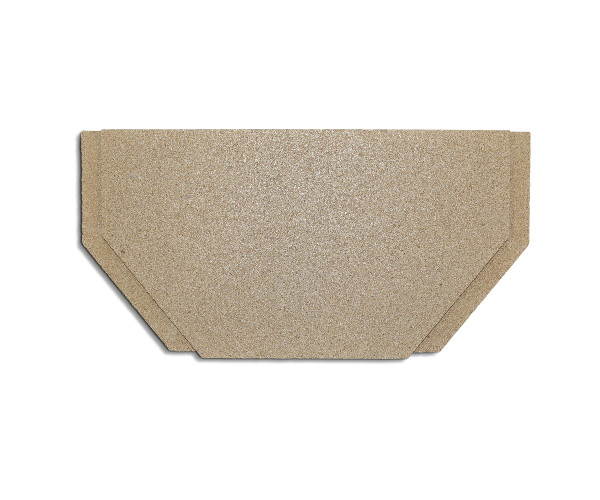

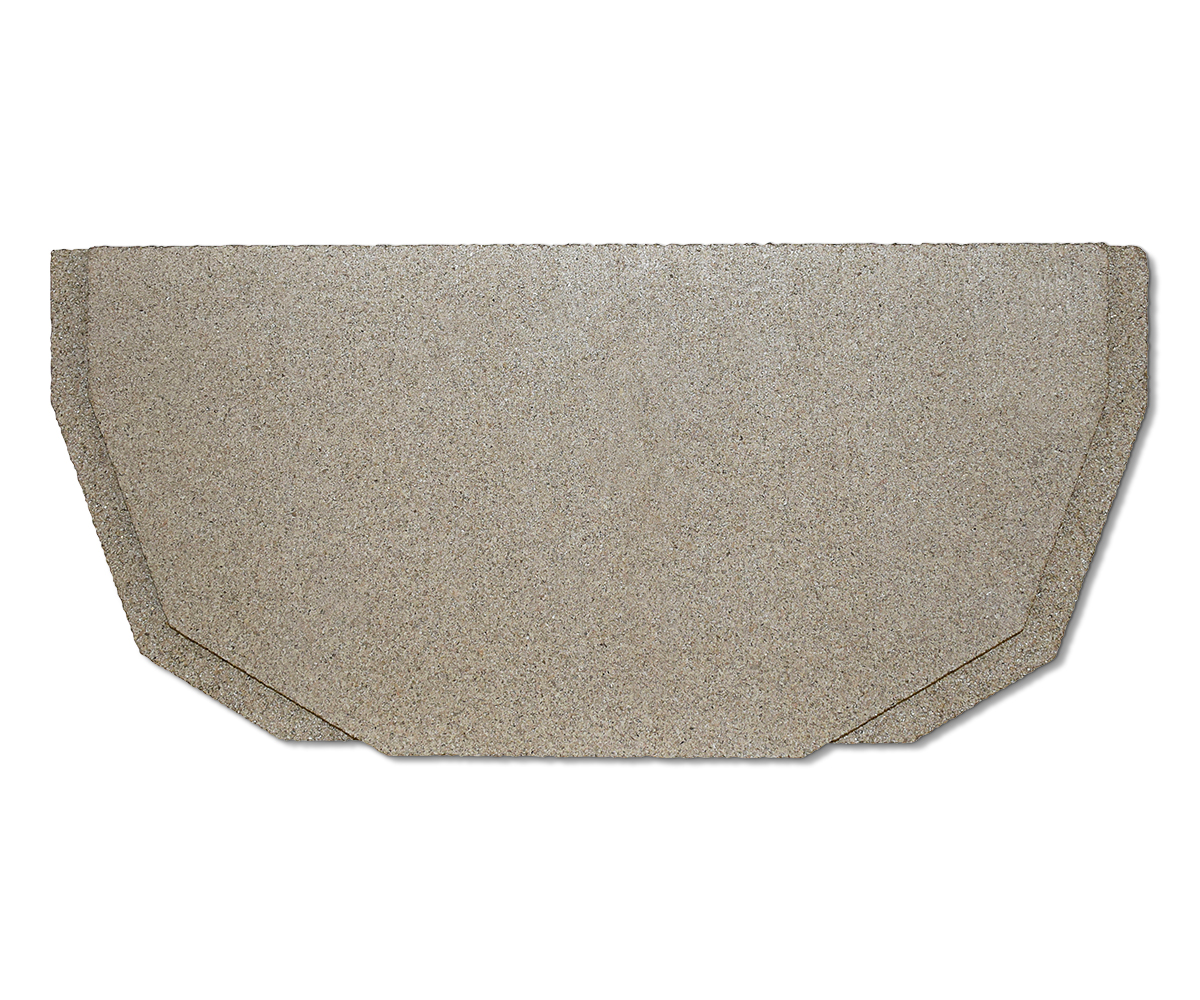

Original Zugumlenkung unten für den Kaminofen Justus Kaskade 6 N Typ 4657-6

Justus Kaskade 6 N Typ 4657-6 Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 424 mm x 195 mm x 25 mm
• Material Vermiculite
• Position 9.9 in der Explosionszeichnung

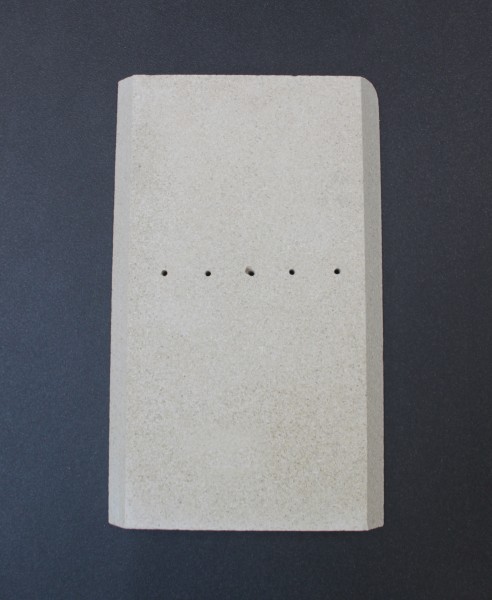

Original Rückwandstein A für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152x95x30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Typ 4657-6 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 414/407 mm x 218/250 mm x 25 mm
• Material Skamol
• gelocht
• Position 3.3 in der Explosionszeichnung

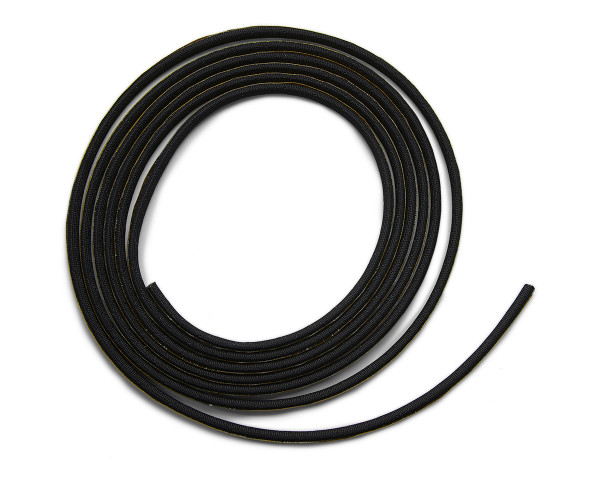

Scheibendichtung A für den Kaminofen Justus Kaskade 6

• Für das Modell mit einer Einpunktverriegelung geeignet. (Tür schließt an einem Punkt am Korpus)

Justus Kaskade 6 Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm
• selbstklebend

Scheibendichtung B für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Für das Modell mit einer Zweipunktverriegelung geeignet. (Tür schließt an zwei Punkten am Korpus)

Justus Kaskade 6 Typ 4657-6 Scheibendichtung Eckdaten:

• 3-teilig

• Flachdichtung, unten/seitlich
• Maße 10 x 2 mm
• Länge 2 m
• selbstklebend
• Positionen 1.11 und 1.12 in der Explosionszeichnung

• Lippendichtung oben
• Länge 1 m
• selbstklebend
• Position 1.9 in der Explosionszeichnung

• Profildichtung, seitlich/unten
• Durchmesser 6 mm
• Länge 2 m
• selbstklebend
• Position 1.10 in der Explosionszeichnung

Original Seitenstein links hinten A für den Kaminofen Justus Kaskade 6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 114 mm x 410/457 mm x 25 mm
• Material Skamol
• Position 3.2 in der Explosionszeichnung

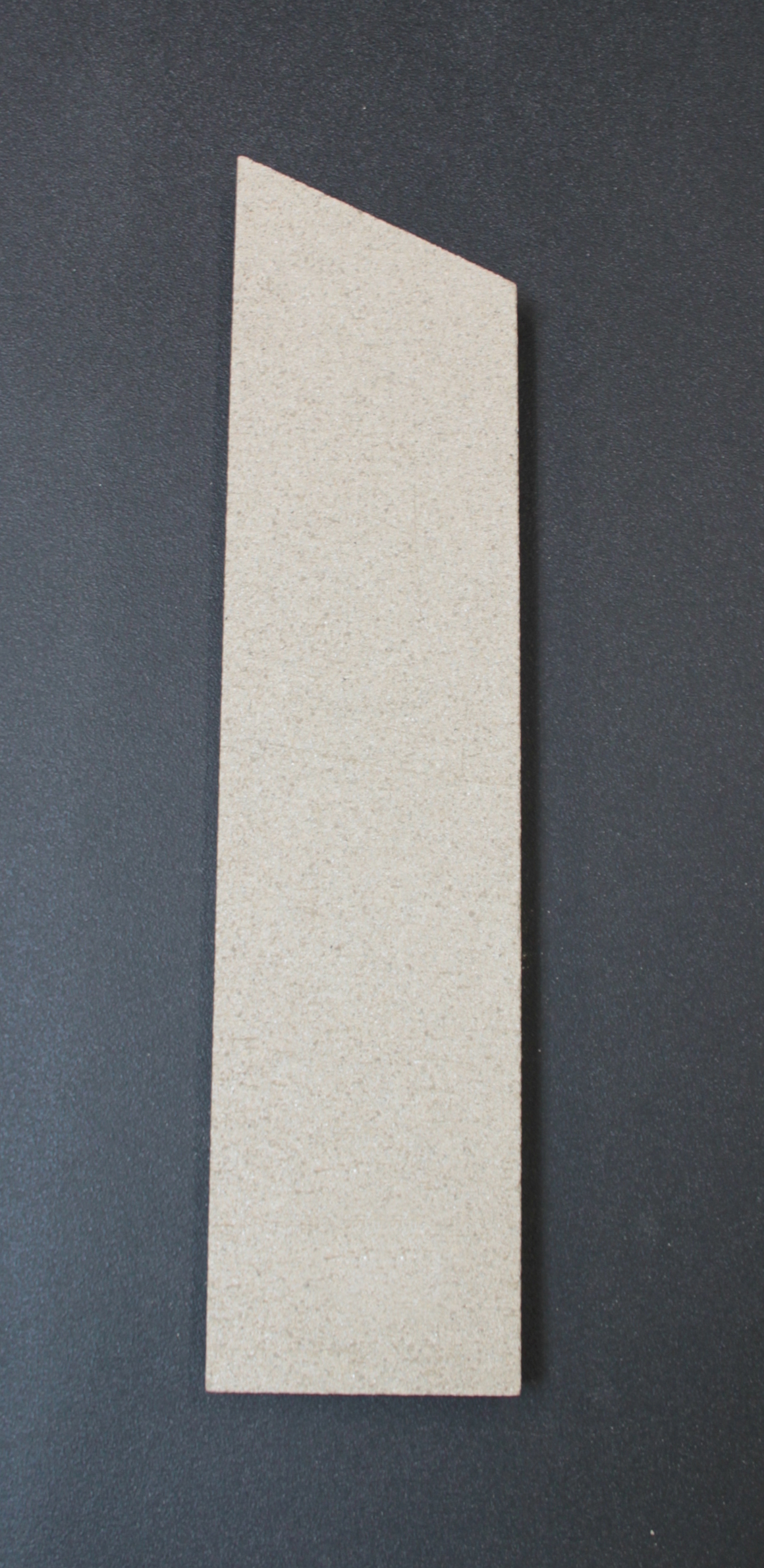

Original Seitenstein links vorne A für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Es gibt verschiedene Feuerraumauskleidungen für den Kaskade 6. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Typ 4657-6 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 122 mm x 516 mm x 25 mm
• Material Vermiculite
• Position 3.1 in der Explosionszeichnung

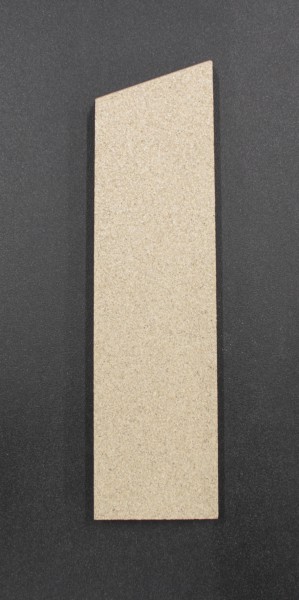

Original Seitenstein rechts hinten A für den Kaminofen Justus Kaskade 6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 117 mm x 410/457 mm x 25 mm
• Material Skamol
• Position 3.2 in der Explosionszeichnung

Original Seitenstein rechts vorne A für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Es gibt verschiedene Feuerraumauskleidungen für den Kaskade 6. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Typ 4657-6 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 122 mm x 455/516 mm x 25 mm
• Material Skamol
• Position 3.1 in der Explosionszeichnung

Original Seitenstein Set B für den Kaminofen Justus Kaskade 6 Typ 4657-6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung B, deren markantes Merkmal der vordere Bodenstein (153 x 71 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

• 5-teiliges Set

Justus Kaskade 6 Typ 4657-6 Seitenstein Eckdaten:

• 5 Stück
• Seitenstein Set, seitliche Brennraumsteine Set

• Material Vermiculite
• Seitenstein links vorne (115 x 455/512 x 25 mm), Seitenstein links hinten (115 x 450 x 25 mm)
• Seitenstein rechts vorne (115 x 455/512 x 25 mm), Seitenstein rechts hinten (115 x 450 x 25 mm)
• gelochter Rückwandstein (218/250 x 414/407 x 25 mm)

Original Sichtscheibe A für den Kaminofen Justus Kaskade 6

• Es gibt verschiedene Sichtscheiben für den Kaskade 6. Bitte orientieren Sie sich an den Maßen Ihrer Glasscheibe.

Justus Kaskade 6 Sichtscheibe Eckdaten:

• Türglas, Schauglas
• Maße (B/L/H) 397 mm x 470 mm x 4 mm
• Bogenlänge 425 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 22 in der Explosionszeichnung

Original Sichtscheibe B für den Kaminofen Justus Kaskade 6

• Es gibt verschiedene Sichtscheiben für den Kaskade 6. Bitte orientieren Sie sich an den Maßen Ihrer Glasscheibe.

Justus Kaskade 6 Sichtscheibe Eckdaten:

• Türglas, Schauglas
• Maße (B/L/H) 385 mm x 470 mm x 4 mm
• Bogenlänge 415 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 1.2 in der Explosionszeichnung

Original Zugumlenkung oben A für den Kaminofen Justus Kaskade 6

• Es gibt verschiedene Feuerraumauskleidungen für den Kaskade 6. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152 x 95 x 30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Zugumlenkung oben Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 302 mm x 205 mm x 25 mm
• Material Skamol
• Position 3.6 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kaminofen Justus Kaskade 6

• Erfahrungsgemäß ist dieser Brennraumstein Bestandteil der Feuerraumauskleidung A, deren markantes Merkmal der vordere Bodenstein (152x95x30 mm) ist. Bitte überprüfen Sie die Maße Ihrer Feuerraumsteine.

Justus Kaskade 6 Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 437 mm x 220 mm x 25 mm
• Material Skamol
• Position 3.5 in der Explosionszeichnung
