Ersatzteile für Justus Lagos Kaminofen

Original Abdeckplatte für den Kaminofen Justus Lagos

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Justus Lagos Abdeckplatte Eckdaten:

• Topplatte, Bedeckung
• Maße (B/L/H) 400 mm x 500 mm x 55 mm
• Material Speckstein
• Rohrlochdurchmesser 170 mm

Original Ascherost für den Kaminofen Justus Lagos

Justus Lagos Ascherost Eckdaten:

• Brennraumrost, Feuerraumrost
• Maße (B/L/H) 135 mm x 135 mm x 30 mm
• Material Guss

Original Bodenstein hinten für den Kaminofen Justus Lagos

Justus Lagos Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 90 mm x 135 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Bodenstein links für den Kaminofen Justus Lagos

Justus Lagos Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 85 mm x 310 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• Position 22 in der Explosionszeichnung

Original Bodenstein rechts für den Kaminofen Justus Lagos

Justus Lagos Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 85 mm x 310 mm x 30 mm
• Material Vermiculite
• Form rechteckig

Original Bodenstein vorne für den Kaminofen Justus Lagos

Justus Lagos Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 90 mm x 135 mm x 30 mm
• Material Vermiculite
• Form rechteckig
• Position 23 in der Explosionszeichnung

Original Feuerraumauskleidung für den Kaminofen Justus Lagos

Justus Lagos Feuerraumauskleidung Eckdaten:

• Material Vermiculite

• Bodenstein vorne (135 x 90 x 30 mm), Bodenstein hinten (135 x 90 x 30 mm)
• Bodenstein links (85 x 310 x 30 mm), Bodenstein rechts (85 x 310 x 30 mm)
• Rückwandstein links 2-fach gelocht (175 x 329 x 25 mm)
• Rückwandstein rechts 2-fach gelocht (175 x 329 x 25 mm)
• Seitenstein rechts vorne 1-fach gelocht (173 x 400/395 x 25 mm)
• Seitenstein links vorne 1-fach gelocht (173 x 400/395 x 25 mm)
• Seitenstein rechts hinten 1-fach gelocht (135 x 395/345 x 25 mm)
• Seitenstein links hinten 1-fach gelocht (135 x 395/345 x 25 mm)
• Zugumlenkung (345 x 212 x 25 mm)

• rot markiert in der Explosionszeichnung

Original Rückwandstein links für den Kaminofen Justus Lagos

Justus Lagos Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 175 mm x 329 mm x 25 mm
• Material Vermiculite
• 2-fach gelocht
• Position rot markiert in der Explosionszeichnung in der Explosionszeichnung

Original Rückwandstein rechts für den Kaminofen Justus Lagos

Justus Lagos Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 175 mm x 329 mm x 25 mm
• Material Vermiculite
• 2-fach gelocht
• Position 26 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Justus Lagos

Justus Lagos Scheibendichtung Eckdaten:

• Dichtschnur, Holzofenschnur
• Hohlkordeldichtung
• Länge 2,00 m
• Durchmesser 6 mm
• selbstklebend

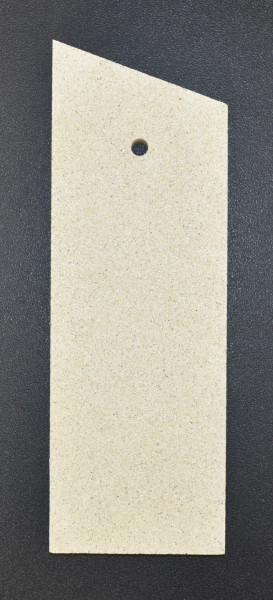

Original Seitenstein links hinten für den Kaminofen Justus Lagos

Justus Lagos Seitenstein links hinten Eckdaten:

• Brennraumstein, Ofenstein
• Vermiculitesteine
• Maße (B/L/H) 135 mm x 395 mm x 25 mm
• Material Vermiculite

Original Seitenstein links vorne für den Kaminofen Justus Lagos

Justus Lagos Seitenstein links vorne Eckdaten:

• Brennraumstein, Kaminofenstein
• Vermiculitestein
• Maße (B/L/H) 173 mm x 395/400 mm x 25 mm
• Material Vermiculite
• 1-fach gelocht
• Position rot markiert in der Explosionszeichnung in der Explosionszeichnung

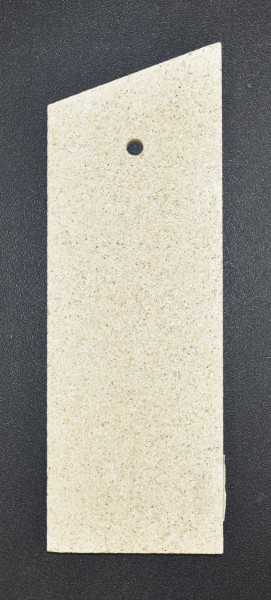

Original Seitenstein rechts hinten für den Kaminofen Justus Lagos

Justus Lagos Seitenstein rechts hinten Eckdaten:

• Kaminofenstein, Ofenstein
• Vermiculitesteine
• Maße (B/L/H) 135 mm x 395 mm x 25 mm
• Material Vermiculite

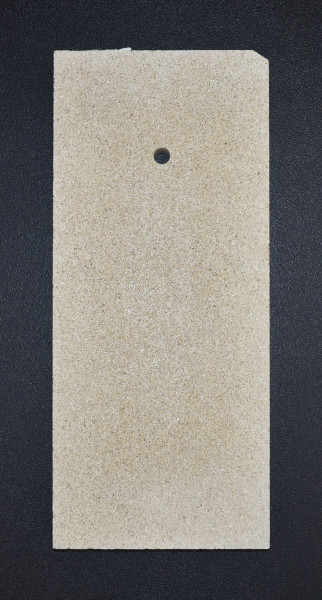

Original Seitenstein rechts vorne für den Kaminofen Justus Lagos

Justus Lagos Seitenstein rechts vorne Eckdaten:

• Kaminofenstein, Brennofenstein
• Maße (B/L/H) 173 mm x 400/395 mm x 25 mm
• Material Vermiculite
• 1-fach gelocht
• Position 24 in der Explosionszeichnung

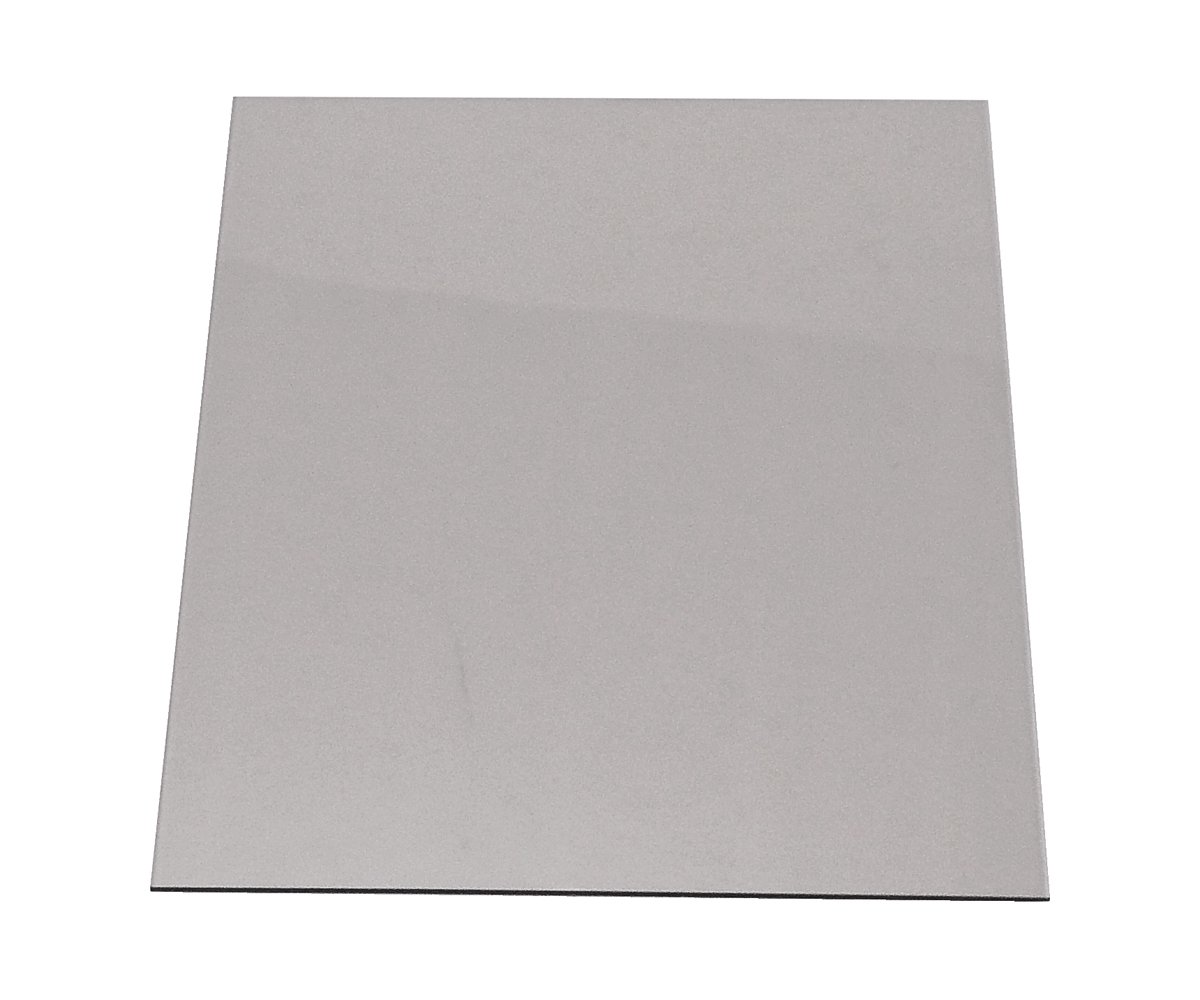

Original Sichtscheibe für den Kaminofen Justus Lagos

Justus Lagos Sichtscheibe Eckdaten:

• Kaminglas, Kaminscheibe
• Maße (B/L/H) 322 mm x 383 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig

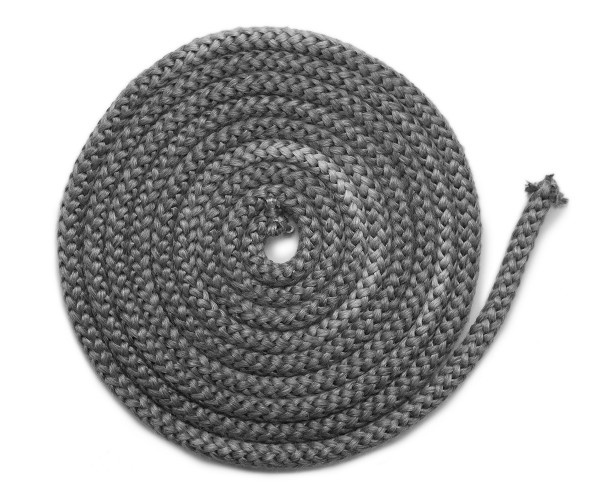

Türdichtung für den Kaminofen Justus Lagos

• Für die Montage dieser Dichtung wird ein Kleber benötigt.

Justus Lagos Türdichtung Eckdaten:

• Dichtschnur, Ofenschnur
• Länge 3,00 m
• Durchmesser 10 mm

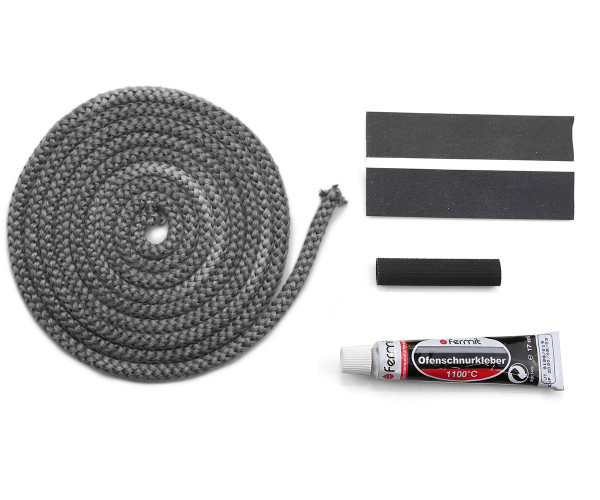

Türdichtung Set für den Kaminofen Justus Lagos

• 5-teiliges Set

Justus Lagos Türdichtung Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 3m
• Durchmesser 10mm

Kleber Eckdaten:

• 1 Stück
• Inhalt 17ml
• hitzebeständig

Dichtungshülse Eckdaten:

• 1 Stück
• Durchmesser 10mm

Dichtungsabbinder

• 2 Streifen

Original Scharnier oben für Feuerraumtür für den Kaminofen Justus Lagos

Justus Lagos Scharnier oben für Feuerraumtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L) 30 mm x 85 mm

Original Scharnier unten für den Kaminofen Justus Lagos

Justus Lagos Scharnier unten Eckdaten:

• Gelenk, Beschlag
• Maße (B/L) 30 mm x 85 mm

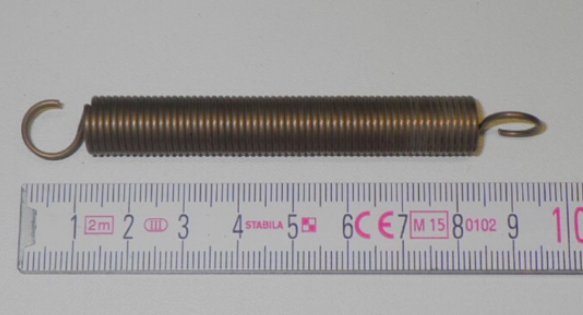

Original Türfeder für den Kaminofen Justus Lagos

Justus Lagos Türfeder Eckdaten:

• Heiztürfeder, Zugfeder
• Maße (B/L) 15 mm x 85 mm

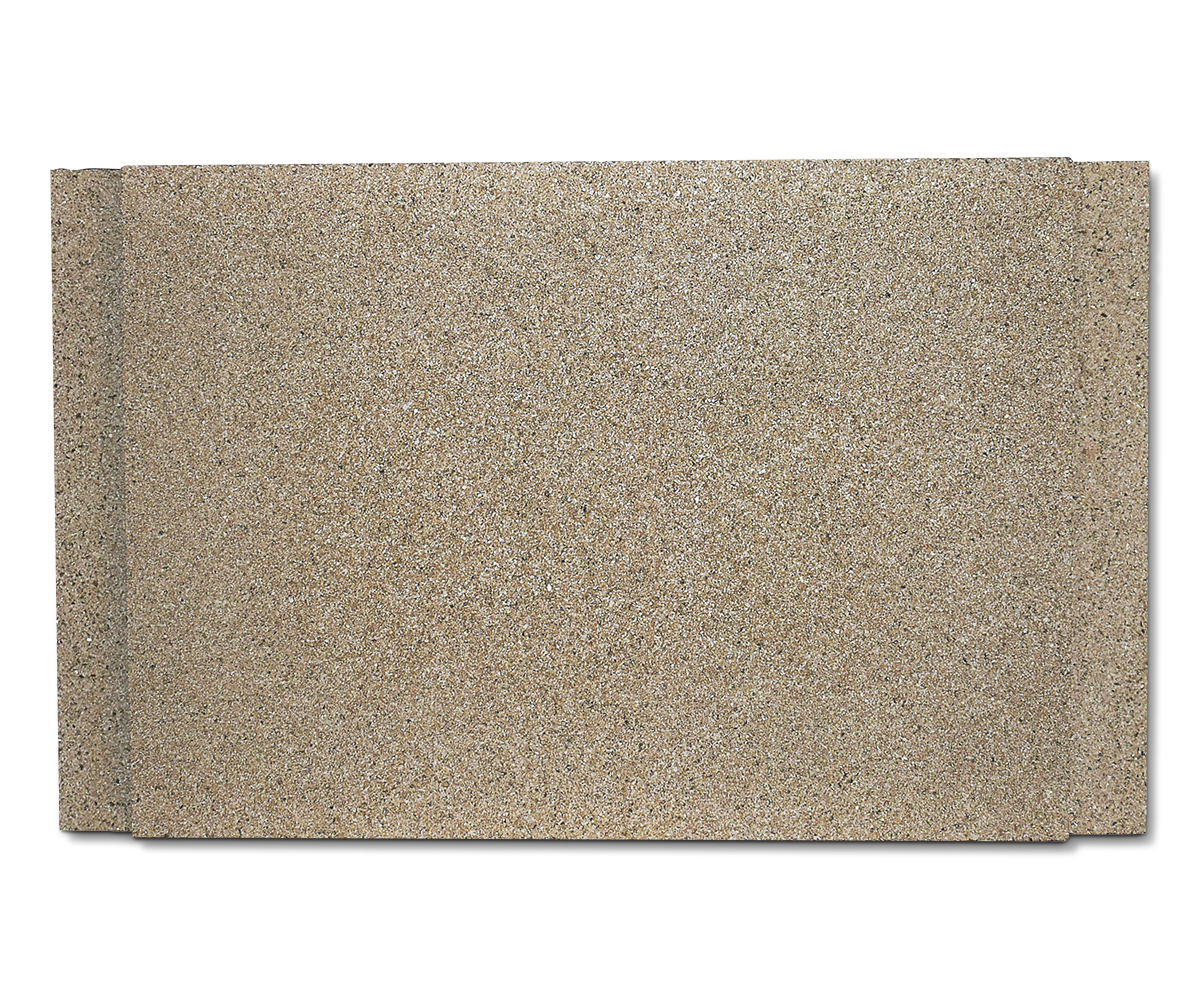

Original Zugumlenkung für den Kaminofen Justus Lagos

Justus Lagos Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 347 mm x 212 mm x 25 mm
• Material Vermiculite
• Position 27 in der Explosionszeichnung

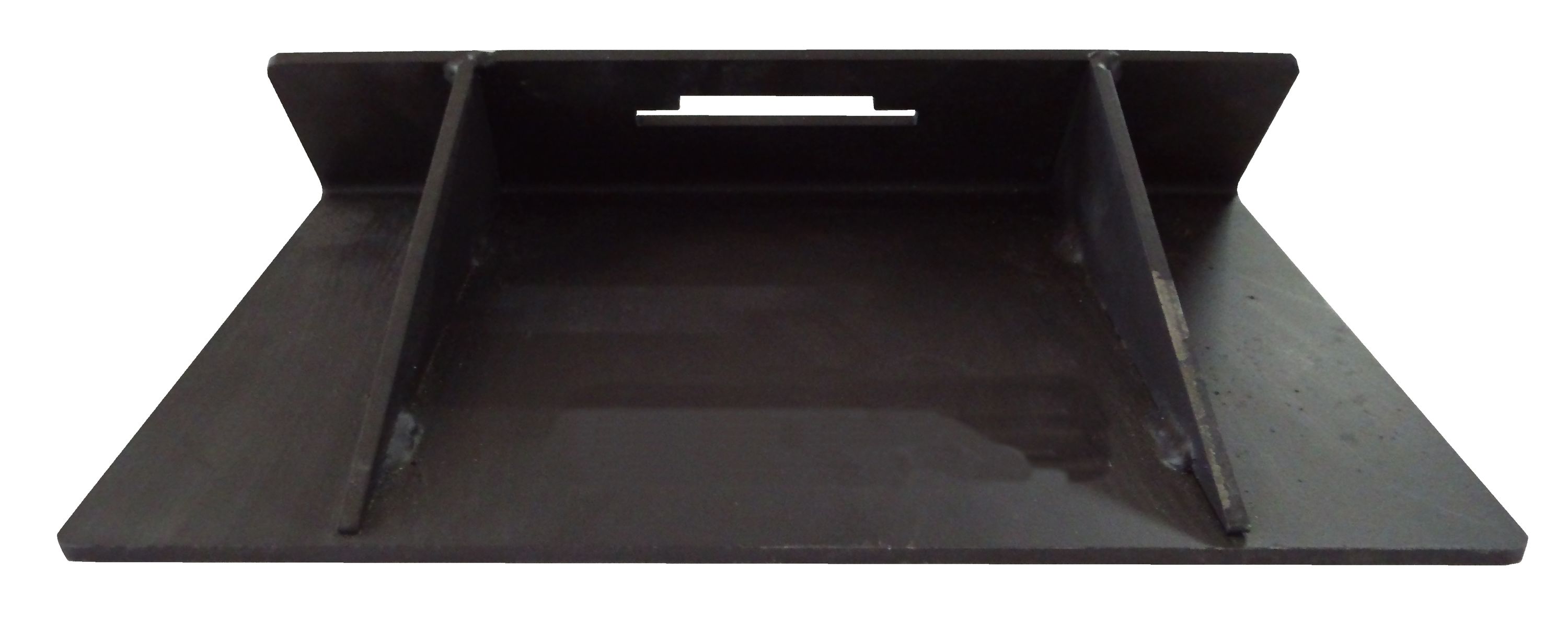

Original Zugumlenkung Stahl für den Kaminofen Justus Lagos

Justus Lagos Zugumlenkung Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L/H) 263 mm x 164 mm x 51 mm
• Material Stahl
• Position 15 in der Explosionszeichnung
